Задвижка клиновая с обрезиненным клином АДЛ ГРАНАР KR20, Ду50-300, Ру16, Тмак...

Балансировочный клапан статический (ручной) БРОЕН Баллорекс DRV DN15...50 фла...

Балансировочный клапан динамический АДЛ ГРАНБАЛАНС КБА 20, Ду 15-50, Ру 25, Тмакс 120С

Назначение

Балансировочный клапан динамический АДЛ ГРАНБАЛАНС КБА 20, Ду 15-50, Ру 25, Тмакс 120С. Применение Для автоматической балансировки и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 50 %. Автоматический балансировочный клапан «Гранбаланс» КБА обеспечивает постоянный перепад давления в трубопров одных системах отопления и охлаждения. Основные преимущества • Поддержание выбранного перепада давления в контуре и возможность его контроля с помощью измерительных ниппелей. •...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Для автоматической балансировки и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 50 %. Автоматический балансировочный клапан «Гранбаланс» КБА обеспечивает постоянный перепад давления в трубопров одных системах отопления и охлаждения.

Основные преимущества

• Поддержание выбранного перепада давления в контуре и возможность его контроля с помощью измерительных ниппелей.
• Отсутствие шумов в системе.
• Снижение затрат на балансировку, энергосбережение и высокий уровень комфорта.
• Легкость промывки благодаря быстрому и простому демонтажу управляющего картриджа дифференциального давления, расположенного внутри корпуса клапана.
• Компактная конструкция клапана не требует прямого участка трубопровода на входе и выходе для стабилизации параметров потока.

Примечание. В стандартную комплектацию в регулятор перепада давления входит 2 ниппеля, в клапан-партнер входит заглушка.
Важно! При промывке системы рекомендуется снять картридж и использовать промывочную крышку во избежание засорения импульсной трубки и картриджа. Крышка заказывается отдельно.

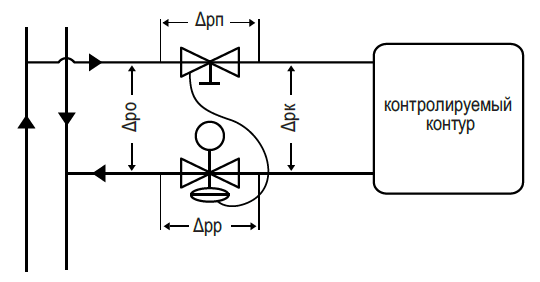

Пример использования

Δpк — перепад давления на контролируемом контуре;
Δpп — перепад давления на клапане-партнере;
Δpр — перепад давления на регуляторе перепада давления;
Δpо — общий перепад давления.

Шаровой клапан-партнер к «Гранбаланс» КБА

Основная функция клапана — поддерживать перепад давления постоянным совместно с регулятором перепада давления.

Технические характеристики

Номинальный диаметр	15-25 мм
Номинальное давление	2,5 МПа
Температура рабочей среды	-20...+120 С
Присоединение	Резьба внутр/внутр по ISO 228

Примечание. Имеются 2 порта (1/4 ISO 228) с обеих сторон крана.

Спецификация

Корпус	Латунь CW617N
Шар	Хромированная латунь CW617N
Шток	Латунь CW617N с двумя уплотнениями
Гайка	С антикоррозионным покрытием
Рукоятка	Сталь с антикоррозионным покрытием

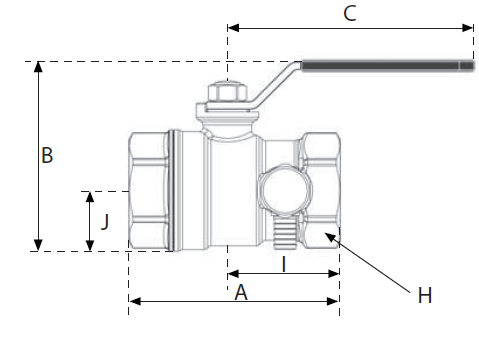

Размеры, (мм)

DN	A	I	B	J	C	H	Kv	Вес, (кг)
15	59	32	49	15	77	25	10,2	0,2
20	69	36	64	18	94	32	18,5	0,32
25	81	43	73	23	94	39	36,3	0,49

Регулятор перепада давления "Гранбаланс" КБА

Применение

Основная функция клапана — поддерживать постоянным перепад давления на контролируемом контуре. Устанавливается на обратном трубопроводе.

Технические характеристики

Номинальный диаметр	15-25 мм
Номинальное давление	2,5 МПа
Температура рабочей среды	-20...+120 С
Перепад давления	до 400 кПа
Контролируемый перепад давления	10 кПа 20 кПа 30 кПа
Присоединение	Муфтовое*
Размеры капилярной трубки	Диаметр 3 мм, длина 1 м

Примечание. Резка трубная цилиндрическая G (ISO 228/1).

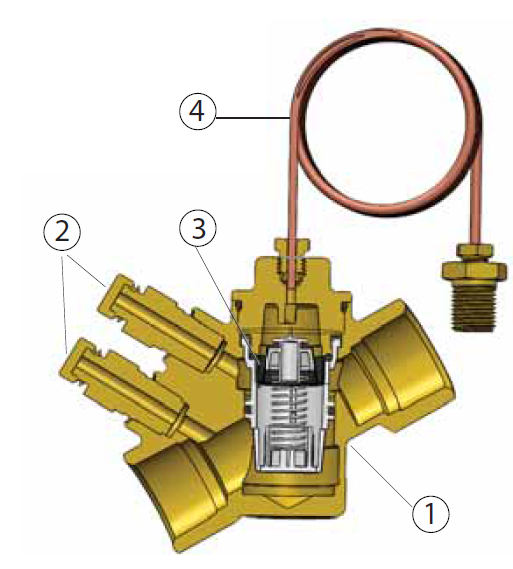

Спецификация

1	Корпус	Кованная латунь ASTM CuZn40Pb2
2	Ниппель	Латунь
3	Картридж	Стеклопластик ПФС (диафрагра из EPDM)
4	Капилярная трубка	Медь

Размеры, (мм)

DN	o картрилжа	L	H1	H2	Вес, (кг)	Kv, (м³/час)
15	20	82	31	66	0,68	3,1
20	20	94	31	66	0,73	3,1
25	20	102	31	66	0,79	3,1

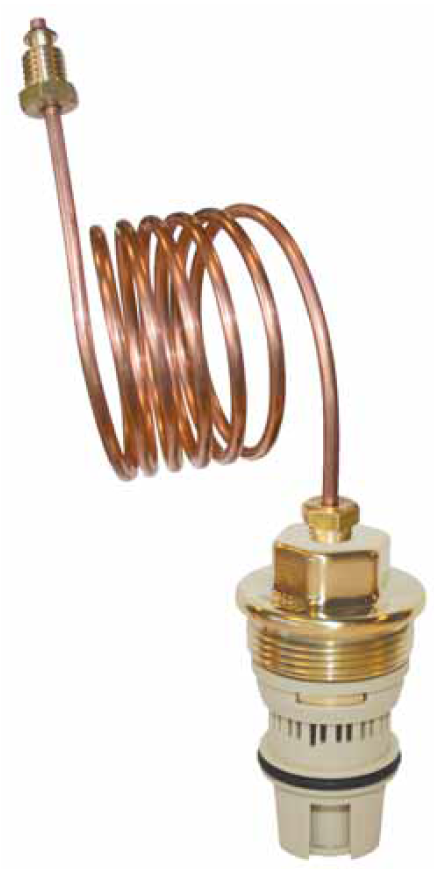

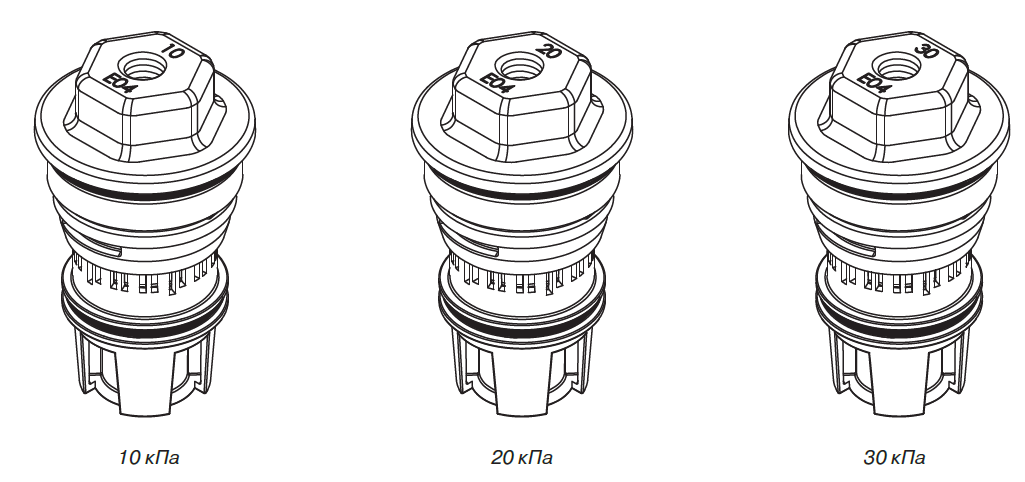

Типы картриджей для регулятора перепада давления

При подборе модели регулятора необходимо определить диапазон перепада давления Δpк:

• 10 кПа;
• 20 кПа;
• 30 кПа.

Δpк (кПа)	Расход, (л/ч)
Модель регулятора перепада давления
10 кПа	20 кПа	30 кПа
1	--	--	--
2	--	--	--
3	864	--	--
4	773	--	--
5	682	--	--
6	591	--	--
7	500	--	--
8	409	--	--
9	318	--	--
10	227	960	--
11	136	880	1419
12	45	800	1355
13	--	720	1290
14	--	640	1226
15	--	560	1161
16	--	480	1097
17	--	400	1032
18	--	320	968
19	--	240	903
20	--	160	839
21	--	80	774
22	--	--	710
23	--	--	645
24	--	--	581
25	--	--	516
26	--	--	452
27	--	--	387
28	--	--	323
29	--	--	258
30	--	--	194
31	--	--	129
32	--	--	65
