Задвижка клиновая с обрезиненным клином АДЛ ГРАНАР KR20, Ду50-300, Ру16, Тмакс 80С

Назначение

Задвижка клиновая с обрезиненным клином АДЛ ГРАНАР KR20, Ду50-300, Ру16, Тмакс 80С. Применение Для трубопроводов, транспортирующих холодную, горячую воду, нейтральные среды. Конструкция задвижки позволяет использовать в системах канализации. Спецификация 1 Корпус GGG50 2 Клин GGG50/EPDM 3 Гайка БрАЖ9-4 4 Шток Нержавеющая сталь 20Х13 5 Крышка GGG50 6 Полукольцо БрАЖ9-4 7 Сальниковая втулка БрАЖ9-4 8 Грязевик NBR 9 Штурвал GGG50 10 Гайка Сталь 20 11 Шайба Сталь 20 12 Кольцо NBR 13 Кольцо NBR 14 Винт Сталь 35 15 Уплотнение крышки NBR ...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Для трубопроводов, транспортирующих холодную, горячую воду, нейтральные среды. Конструкция задвижки позволяет использовать в системах канализации.

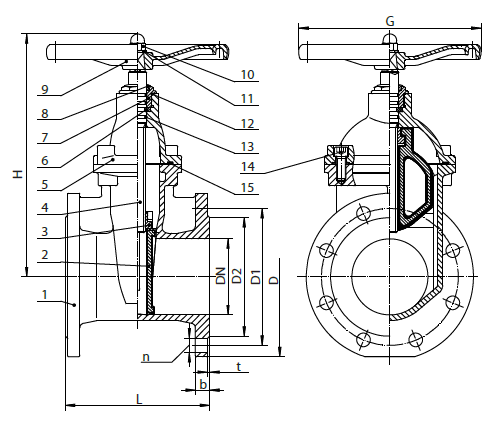

Спецификация

1	Корпус	GGG50
2	Клин	GGG50/EPDM
3	Гайка	БрАЖ9-4
4	Шток	Нержавеющая сталь 20Х13
5	Крышка	GGG50
6	Полукольцо	БрАЖ9-4
7	Сальниковая втулка	БрАЖ9-4
8	Грязевик	NBR
9	Штурвал	GGG50
10	Гайка	Сталь 20
11	Шайба	Сталь 20
12	Кольцо	NBR
13	Кольцо	NBR
14	Винт	Сталь 35
15	Уплотнение крышки	NBR

Размеры, (мм)

Артикул	DN	L	D	D1	D2	n x od	b	t	H	G	Масса, (кг)
CV01\|416780	50	150	165	125	98	4 x 19	19	3	266	200	9.9
CV01\|416783	65	170	185	145	118	4 x 19	19	3	296	200	13.3
CV01\|416784	80	180	200	160	133	8 x 19	19	3	326	200	16
CV01\|416788	100	190	220	180	153	8 x 19	19	3	354	240	20.1
CV01\|416790	125	200	250	210	183	8 x 19	19	3	410	260	28.7
CV01\|416793	150	210	285	240	209	8 x 23	19	3	435	280	36.8
CV01\|416796	200	230	340	295	264	12 x 23	20	3	521	320	56.7
CV01\|416808	250	250	405	355	319	12 x 28	22	3	617	360	84.1
CV01\|416812	300	270	460	410	367	12 x 28	24.5	3	709	400	118

Примечание: фланцевое присоединение согласно ГОСТ 33259-2015.
