Гибкая вставка фланцевая ABRA EJF, Ду25-1200, Ру16, Тмакс 110С

• воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
• стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
• стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
• техническому воздуху и т.д.

Основные назначения и области применения таких антивибрационных компенсаторов это:

• снижение шума,
• снижение вибрации,
• поглощение части энергии гидравлических ударов,
• компенсация продольных смещений трубопроводов
• компенсация поперечных смещений (сдвигов),
• компенсация изгибов трубопроводов,
• гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
• компенсация тепловых удлинений (сокращений) трубопроводов,
• компенсация несоответствия осей трубопроводов при монтаже,
• Внимательно читайте инструкцию по монтажу и установке
• Иногда в дополнение к стандартной гибкой вставке разумно применять специальные контрольные (ограничительные) стержни

гибкие вставки эластичные - резиновые компенсаторы антивибрационные - фланцевые предназначены для установки за и перед

• насосами,
• вентиляторами и вентиляционными установками ,
• компрессорами,
• мешалками,
• и другими устройствами создающими вибрацию или шум в системе

гибкие вставки эластичные - резиновые компенсаторы антивибрационные - фланцевые используются в системах отопления, тепло-водоснабжения, канализации и системах кондиционирования. Подробнее про ХВС, ГВС и прочее водоснабжение, а про теплоснабжение. Конечно, данную конструкцию можно использовать на воздух, азот, углекислый газ и другие нейтральные жидкости и газы.

Компенсатор антивибрационный - виброкомпенсатор ABRA EJF:

Спецификация деталей и материалов гибкой вставки - резинового антивибрационного компенсатора ABRA-EJF-16, фланцевого:

• Корпус (1) : Жаростойкая синтетическая резина специальной композиции, превосходящая по своим качествам натуральную или хлоропреновую резину, имеющая повышенную стойкость к воздействию горячей воды и постоянную устойчивость давлению в течение продолжительного периода времени.
• Корпус армирован (усилен): нейлоновым шинным кордом (2) и жесткими стальными проволочными кольцами (4)
• Присоединительные фланцы (фланцевое соединение) (3): Оцинкованная или никелированная нехрупкая малоуглеродистая сталь

Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок ABRA-EJF-16 фланцевых - антивибрационных компенсаторов - виброкомпенсаторов.

Таблица: Описание присоединительного крепежа + подходящих стандартов присоединения гибких вставок ABRA-EJF-16 фланцевых - антивибрационных компенсаторов.

Подходящие стандарты присоединительных фланцев для присоединения ABRA-EJF-16 :

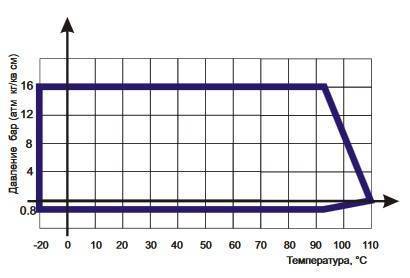

Диаграмма Давление / Температура для гибких вставок ABRA-EJF-16 фланцевых - антивибрационных компенсаторов:

Диаграмма определяет рабочую область для гибких вставок фланцевых - антивибрационных компенсаторов в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу и установке гибкой вставки ABRA-EJF-16 - резинового антивибрационного компенсатора

1. Строго необходимо соблюдать параметры, указанные в таблице выше.
2. !!! При установке резиновых компенсаторов ABRA в трубопроводную систему не требуются дополнительные уплотнения в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самого виброкомпенсатора ABRA.



3. Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры.



4. Предпочтительнее использовать воротниковые фланцы, хотя при наличии необходимой квалификации монтажников возможна и установка гибких вставок ABRA между плоскими фланцами. Не забывайте при этом зачистить от заусенцев внутренний сварной шов, во избежание повреждения резины.
5. Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
6. Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов) ABRA с Ду 25 до 80 включительно равен 60 Н*м, а для больших Ду равен 80 Н*м.
7. Гибкие вставки виброкомпенсаторы могут монтироваться в любом пространственном положении
8. Не допускается использование компенсатора в качестве опорной конструкции, то есть установку компенсатора необходимо выполнить после закрепления трубопроводов.
9. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3- 5 мм.
10. Не допускается скручивание гибкого элемента компенсатора при монтаже.
11. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
12. Ни компенсатор антивибрационный, ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
13. Не допускается повреждение компенсатора острыми краями трубы или поверхности присоединительного фланца.
14. Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода).
15. Не допускается одновременная работа компенсатора на растяжение и сдвиг.
16. Не допускается работа вставки на растяжение при установке на входе насоса.
17. Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора без ее защиты или демонтажа.
18. Не допускается окрашивание гибкого элемента вставки-компенсатора или покрытие его слоем изоляции
19. Хранение вставок-компенсаторов осуществляется в ненагруженном состоянии в сухом прохладном месте.
20. Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
21. Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
22. Гарантийные обязательства.
    Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
