Назначение


Стержни для гибких вставок ABRA CR - контрольные, ограничительные, для Ду25-600, Ру10/16. Контрольные (ограничительные) стержни для гибких вставок - компенсаторов ABRA фланцевых EJF-16, Ру16 В комплекте контрольных стержней ABRA вместе с каждой шпилькой поставляется 2 крепежные пластины, 4 гайки, 2 металлические шайбы и 2 резиновые шайбы. Контрольные (ограничительные) стержни для гибких вставок ABRA фланцевых EJF Ру16 бар Наименование Ду Ру Кол-во шпилек Т,мм ФE, мм ФD, мм Длина шпилек (мм) CR-DN025-EJF16 1" 25 16 2 16 20 16 М18х...Подробнее

В зависимости от размера заказа предоставляются скидки

Контрольные (ограничительные) стержни для гибких вставок - компенсаторов ABRA фланцевых EJF-16, Ру16

В комплекте контрольных стержней ABRA вместе с каждой шпилькой поставляется 2 крепежные пластины, 4 гайки, 2 металлические шайбы и 2 резиновые шайбы.

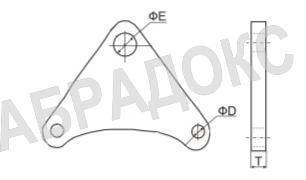

Крепежная пластина РУ10 для контрольных стержней для гибких вставок компенсаторов фланцевых ABRA

Контрольные (ограничительные) стержни для гибких вставок ABRA фланцевых EJF Ру16 бар
Наименование
Ду
Ру
Кол-во шпилек
Т,мм
ФE, мм
ФD, мм
Длина
шпилек (мм)
CR-DN025-EJF16
1"
25
16
2
16
20
16
М18х260
CR-DN032-EJF16
1 1/4"
32
16
2
16
20
18
М18х260
CR-DN040-EJF16
1 1/2"
40
16
2
16
20
18
М18х260
CR-DN050-EJF16
2"
50
16
2
16
20
18
М18х270
CR-DN065-EJF16
2 1/2"
65
16
2
16
20
18
М18х280
CR-DN080-EJF16
3"
80
16
2
16
20
18
М18х300
CR-DN100-EJF16
4"
100
16
2
16
20
18
М18х320
CR-DN125-EJF16
5"
125
16
2
16
20
18
М18х345
CR-DN150-EJF16
6"
150
16
2
16
20
23
М18х370
CR-DN200-EJF16
8"
200
16
3
16
20
23
М18х400
CR-DN250-EJF16
10"
250
16
3
25
24
27
М22х470
CR-DN300-EJF16
12"
300
16
3
25
24
27
М22х490
CR-DN350-EJF16
14"
350
16
4
30
30
27
М27х490
CR-DN400-EJF16
16"
400
16
4
30
30
30
М27х510
CR-DN450-EJF16
18"
450
16
5
30
30
30
М27х530
CR-DN500-EJF16
20"
500
16
5
30
33
33
М30х530
CR-DN600-EJF16
24"
600
16
5
30
33
37
М33х550

Пояснения и примеры использования контрольных (ограничительных) стержней для гибких вставок (компенсаторов фланцевых) АБРА.

Неподвижная опора на чертежах и схемах Неподвижная опора на планах
Неподвижная опора трубопровода
на чертежах и схемах
Неподвижная опора трубопровода
на планах
  • Контрольные стержни иногда нужны для недопущения запрещенных режимов работы гибких вставок, например, типа - "Не допускается одновременная работа компенсатора на растяжение и сдвиг". Правила использования различных типов гибких вставок - компенсаторов ABRA вы можете найти в соответствующих разделах нашего каталога.
  • Кроме вышеописанной ситуации , в случае, когда гибкая вставка установлена достаточно близко между неподвижными опорами (защемлениями) трубопровода, то никакие контрольные стержни, конечно, не нужны. Они становятся необходимы, когда неподвижные опоры (защемления) трубопроводов находятся достаточно далеко друг от друга, или неизвестно где будут находится (что актуально для производителей блочных устройств - насосных станций, тепловых пунктов, узлов учета и т.п.). Данные соображения равноприменимы к гибким вставкам всех диаметров и типов. Таблицы допустимых линейных и угловых смещенийразличных типов гибких вставок - компенсаторов ABRA вы можете найти в соответствующих разделах нашего каталога.
  • Ни гибкие вставки ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.

Примеры крепления контрольных стержней на гибких вставках - компенсаторах фланцевых для различных технологических целей:

Ниже приведены (графически) основные варианты использования контрольных стержней с гибкими вставками, но не следует забывать, что кроме указанных на рисунках, существуют варианты:

  • установки шпилек на затянутых сферических шайбах, для обеспечения только сдвиговой работы вставки,
  • варианты с практически полной фиксацией вставок при работе в режиме защиты от шума,
  • варианты использования гибких вставок для гальванической развязки участков трубопроводов, со специальными дополнительными изолирующими втулками на шпильках,
  • прочие специальные варианты
Итак: Примеры наиболее распространенных вариантов крепления контрольных стержней на гибких вставках - компенсаторах фланцевых для различных технологических целей:

Контрольные (ограничительные) стержни для гибких вставок - компенсаторов ABRA фланцевых EJF/ Примеры наиболее распространенных вариантов крепления контрольных стержней на гибких вставках - компенсаторах фланцевых для различных технологических целей.

Пример (картинка ниже) обвязки насоса с использованием контрольных стержней на одной из гибких вставок - компенсаторов фланцевых и без них на другой:

Пример установки гибких вставок с и без контрольных стержней
