Гибкая вставка маслобензостойкая ABRA EJF-NBR, Ду25-1200, Ру10, NBR, Тмакс 95

• воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
• минеральным маслам
• бензинам неэтилированным
• природному (натуральному) газу
• большинству буровых растворов
• алифатическим углеводородам (метан, пропан, бутан)
• хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC
• дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо)
• растительным и животным маслам и жирам
• большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают средней химической устойчивостью (нежелательно, но возможно применение) к нижеследующим средам:

• Дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины
• Биологически разлагающиеся гидравлические жидкости
• Силиконовые масла и жиры (масла могут вызвать сокращение)

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают низкой / нулевой химической устойчивостью (не применяются) к нижеследующим средам:

• Ароматические углеводороды (толуол, бензол)
• Хлорированные углеводороды (трихлор-, перхлорэтилен)
• Тормозные жидкости и антифризы на гликолевой основе
• Хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD
• Ацетон; этиловый, бутиловый и т.д. эфиры

Основные назначения и области применения таких антивибрационных компенсаторов это:

• снижение шума,
• снижение вибрации,
• поглощение части энергии гидравлических ударов,
• компенсация продольных смещений трубопроводов
• компенсация поперечных смещений (сдвигов),
• компенсация изгибов трубопроводов,
• гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
• компенсация тепловых удлинений (сокращений) трубопроводов,
• компенсация несоответствия осей трубопроводов при монтаже,
• Внимательно читайте инструкцию по монтажу и установке
• Иногда в дополнение к стандартной гибкой вставке разумно применять специальные контрольные (ограничительные) стержни

гибкие вставки эластичные - резиновые компенсаторы антивибрационные -виброкомпенсаторы фланцевые предназначены для установки за и перед

• насосами,
• вентиляторами и вентиляционными установками ,
• компрессорами,
• мешалками,
• и другими устройствами создающими вибрацию или шум в системе

Компенсатор антивибрационный ABRA EJF NBR:

Спецификация деталей и материалов гибкой вставки - резинового антивибрационного компенсатора ABRA-EJF-10-NBR, фланцевого:

• Корпус (1) : NBR - Каучук вулканизированный бутадиеннитрильный (СКН) = (NBR по ANSI) BunaN= Chemigum= Nipol= Krynac= Paracril= PerbutanN =Nitril= Acryl Nitrile Butadiene Rubber
• Корпус армирован (усилен): нейлоновым шинным кордом (2) и жесткими стальными проволочными кольцами (4)
• Присоединительные фланцы (фланцевое соединение) (3): Оцинкованная или никелированная нехрупкая малоуглеродистая сталь

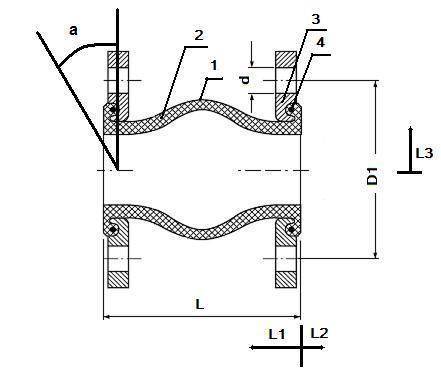

Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок ABRA-EJF-10-NBR фланцевых - антивибрационных компенсаторов - виброкомпенсаторов.

Таблица: Описание присоединительного крепежа + подходящих стандартов присоединения гибких вставок ABRA-EJF-10 фланцевых - антивибрационных компенсаторов.

Подходящие стандарты присоединительных фланцев для присоединения виброкомпенсатора ABRA-EJF-10-NBR:

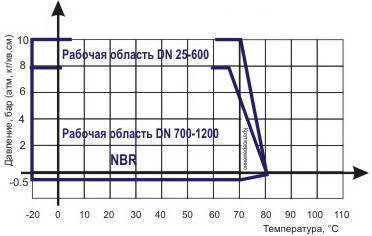

Диаграмма Давление / Температура для гибких вставок ABRA-EJF-10NBR фланцевых - антивибрационных компенсаторов:

Диаграмма определяет рабочую область для гибких вставок фланцевых - антивибрационных компенсаторов в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу и установке гибкой вставки ABRA-EJF-10-NBR - резинового антивибрационного компенсатора

1. Строго необходимо соблюдать параметры, указанные в таблице выше.
2. !!! При установке резиновых компенсаторов ABRA в трубопроводную систему не требуются дополнительные уплотнения в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самого виброкомпенсатора ABRA.



3. Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры.

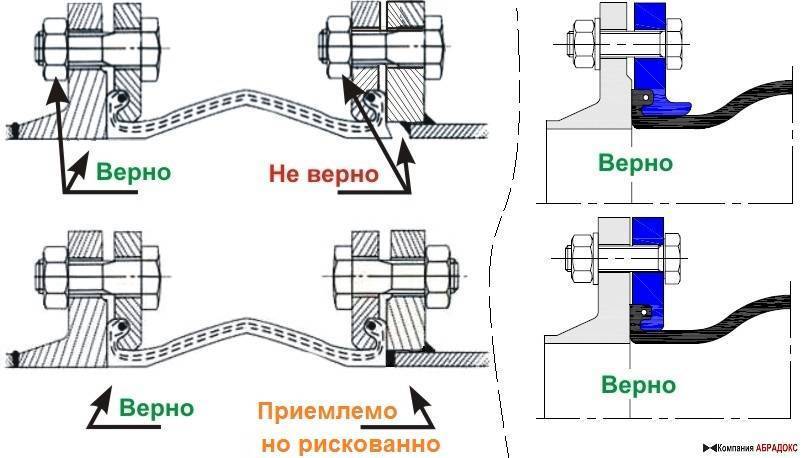

4. Предпочтительнее использовать воротниковые фланцы, хотя при наличии необходимой квалификации монтажников возможна и установка гибких вставок ABRA между плоскими фланцами. Не забывайте при этом зачистить от заусенцев внутренний сварной шов, во избежание повреждения резины.
5. Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
6. Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов) ABRA с Ду 25 до 80 включительно равен 60 Н*м, а для больших Ду равен 80 Н*м.
7. Гибкие вставки виброкомпенсаторы могут монтироваться в любом пространственном положении
8. Не допускается использование компенсатора в качестве опорной конструкции, то есть установку компенсатора необходимо выполнить после закрепления трубопроводов.
9. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3- 5 мм.
10. Не допускается скручивание гибкого элемента компенсатора при монтаже.
11. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
12. Ни компенсатор антивибрационный, ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
13. Не допускается повреждение компенсатора острыми краями трубы или поверхности присоединительного фланца.
14. Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода).
15. Не допускается одновременная работа компенсатора на растяжение и сдвиг.
16. Не допускается работа вставки на растяжение при установке на входе насоса.
17. Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора без ее защиты или демонтажа.
18. Не допускается окрашивание гибкого элемента вставки-компенсатора или покрытие его слоем изоляции
19. Хранение вставок-компенсаторов осуществляется в ненагруженном состоянии в сухом прохладном месте.
20. Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
21. Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
22. Гарантийные обязательства.
    Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
