Кран шаровой ABRA BV-11, Ду15-100, Ру40, нержавеющая сталь

Назначение


Кран шаровой ABRA BV-11, Ду15-100, Ру40, нержавеющая сталь. Наличие ISO фланца позволяет при необходимости в любой момент произвести прямой монтаж электро-пневмопривода. Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544, 54808). Рабочие среды и применения. Основные технические характеристики: Максимальное давление для пара 8 бар Максимальная рабочая температура 180 °C Максимально допустимая температура 200 °С Гидравлический тест на холодной...Подробнее

В зависимости от размера заказа предоставляются скидки

Наличие ISO фланца позволяет при необходимости в любой момент произвести прямой монтаж электро-пневмопривода.

Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544, 54808).


Рабочие среды и применения. Основные технические характеристики:

  • Максимальное давление для пара 8 бар
  • Максимальная рабочая температура 180 °C
  • Максимально допустимая температура 200 °С
  • Гидравлический тест на холодной воде 64 бар

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах: В любых системах на следующих средах:

  • вода, в т.ч. морская; солевые растворы; пар (до 8 бар); сжатый воздух; нейтральные газы; природный газ; спирты; антифризы, в т.ч. водно- гликолевые; слабоагрессивные среды; светлые и темные нефтепродукты; прочие среды; холодное водоснабжение (ХВС); горячее водоснабжение (ГВС); теплоснабжение с любым стандартным теплоносителем (включая антифризы); паровые системы (паровые линии, паропроводы) до 200°C; конденсатные линии; технологическое водоснабжение; газопроводы нейтральных и инертных газов, включая природный (натуральный) газ; водоподготовка и водозабор; транспортировка минеральных и синтетических масел и т.д.

Внимание! Обозначение WOG 1000 характеризует гидравлический тест на холодной воде 64 Бар, но не является обозначением рабочего номинального PN давления 64 Бара, как заявляют некоторые недобросовестные поставщики. Поэтому если Вы приобрели кран любого производителясотливкойнакорпусе WOG 1000, тоегорабочеедавление 40 Бар.

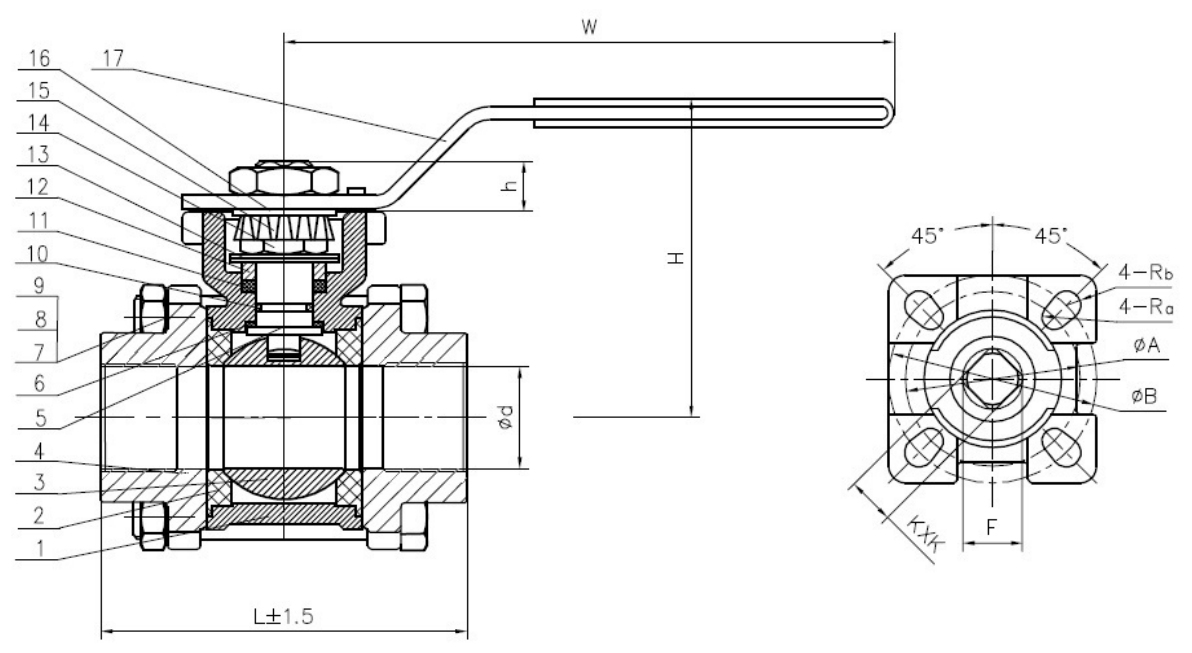

Чертеж габаритный шарового крана ABRA-BV11 с ISO верхним фланцем (размеры в таблице ниже):

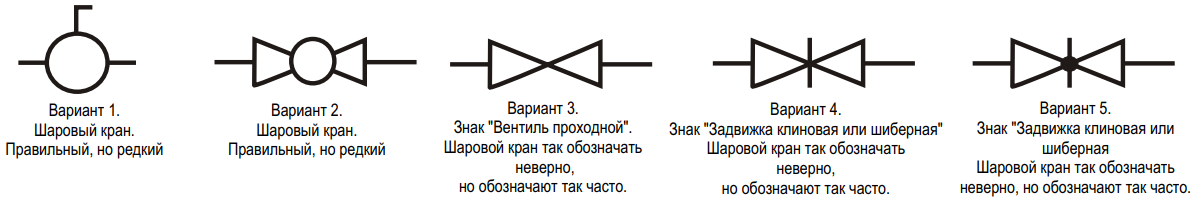

Условное графическое изображение шарового крана из нержавеющей стали на чертежах и схемах:


Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) DN 15-100 РN 40 резьба/резьба стандартные патрубки. Тип ABRA-BV11 с ISO верхним фланцем. Размеры в мм.?

DN

15

1/2"

20

3/4"

25

1"

32

1 1/4"

40

1 1/2"

50

2"

65

2 1/2"

80

3"

100

4"

PN

PN40 (WOG 1000) гидравлический тест на холодной воде 64 бар

Максимально допустимая температура 200 °C Минимальная температура окружающей среды -60 °C

Код товара ABRA-BV11-

015

020

025

032

040

050

065

080

100

Ød, мм

15

20

25

32

38

50

65

80

100

L - строительная длина , мм

64

77

88

102

115

130

168

192

252

Н - строительная высота (от оси трубы) , мм

70

80

85

100

120

140

157

170

185

h, mm

6

8

10

12

14

14

18

18

18

W - длина рукоятки шарового крана от оси поворота, мм

105

120

150

160

180

180

250

250

285

KxK, мм, квадрат

9x9

9x9

9x9

11x11

14x14

14x14

17x17

17x17

17x17

Кv, м3/час

18,9

47,1

66

86,7

150,8

207,4

584,4

678,6

1545

Вес, кг /шт.

0,548

0,755

1,005

1,872

2,015

3,1

5,3

7,9

14,8

F, мм

12

12

12

14

18

18

22

22

22

ISO5211/5210

F03/F04

F03/F04

F04/F05

F04/F05

F05/F07

F05/F07

F07/F10

F07/F10

F07/F10

ISO PCD min A / присоединение Ra / ксо

36/M5x4

36/M5x4

42/M5x4

42/M5x4

50/M6x4

50/M6x4

70/M8x4

70/M8x4

70/M8x4

ISO PCD max B / присоединение Rb / ксо

42/M5x4

42/M5x4

50/M6x4

50/M6x4

70/M8x4

70/M8x4

102/M10x4

102/M10x4

102/M10x4

Крутящий момент, Н*м, при полном перепаде*

7

7

11

17,6

38,5

55

66

71,5

176

Спецификация, размер и количество деталей и материалов шарового крана ABRA-BV11 с ISO верхним фланцем резьба/резьба

Номер на чертеже

Наименование

Кол во

Материал

1

Корпус

1

Нержавеющая сталь. Grade CF8M = W. nr.1,4401 = DINX5CrNiMo17 12 2 = BS316S16 = EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 =

GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2

3

Шар

1

4

Патрубки

2

5

Шток

1

2

Седло

2

PTFE (Фторопласт 4, Ф 4)

6

Уплотнение штока

1

11

Набивка

1

7

Пружинная шайба

4

Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W. nr.1.4350 = DIN X5CrNi189

= BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9

8

Гайка

4

9

Болт

4

12

Сальник

1

13

Дисковая пружина

2

14

Гайка

2

15

Шайба со стопорными зубцами

1

16

Шайба

1

10

О кольцо

1

FPM фторкаучук

17

Рукоятка

1

Нержавеющая сталь + Поливинилхлорид (ПВХ, PVC)

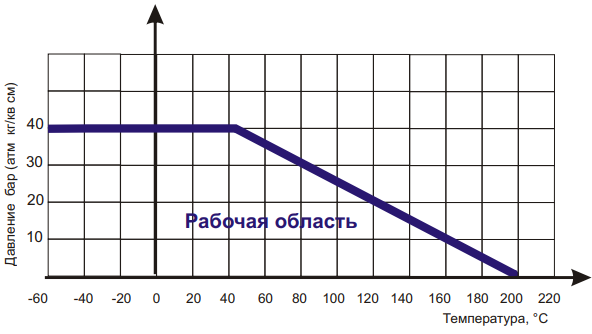

Диаграмма Давление / Температура для шарового крана ABRA-BV11 с ISO верхним фланцем резьба/резьба

Диаграмма определяет рабочую область для шарового крана резьба/резьба ABRA-BV11 с ISO верхним фланцем в координатах Давление (в барах приборного) / Температура (° C).
