Кран шаровой ABRA BV-11, Ду15-100, Ру40, нержавеющая сталь Товар pro-solution
Товар pro-solution Кран шаровой муфтовый ABRA BV-A1400, Ду8-50, Ру40, нержавеющая сталь

Кран шаровой ABRA BV027A, Ду8-50, Ру40, нержавеющая сталь

Купить Кран шаровой ABRA BV027A, Ду8-50, Ру40, нержавеющая сталь TEPLO по лучшей цене с доставкой - интернет-магазин Прогрессивные решения
Кран шаровой ABRA BV027A, Ду8-50, Ру40, нержавеющая сталь

Назначение


Кран шаровой ABRA BV027A, Ду8-50, Ру40, нержавеющая сталь. Наличие ISO фланца позволяет при необходимости в любой момент произвести прямой монтаж электро-пневмопривода. Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93). Рабочие среды и применения. Основные технические характеристики: Максимальное давление для пара 8 бар Максимальная рабочая температура 180 °C Максимально допустимая температура 200 °С Гидравлический тест на холодной воде...Подробнее

В зависимости от размера заказа предоставляются скидки

Наличие ISO фланца позволяет при необходимости в любой момент произвести прямой монтаж электро-пневмопривода.

Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93).

Рабочие среды и применения. Основные технические характеристики:

  • Максимальное давление для пара 8 бар
  • Максимальная рабочая температура 180 °C
  • Максимально допустимая температура 200 °С
  • Гидравлический тест на холодной воде 64 бар

Основные области применения:

  • В любых системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, природный газ, спирты, антифризы, в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродукты, прочие среды
  • холодное водоснабжение (ХВС)
  • горячее водоснабжение (ГВС)
  • теплоснабжение с любым стандартным теплоносителем (включая антифризы)
  • паровые системы (паровые линии, паропроводы) до 200°C
  • конденсатные линии
  • технологическое водоснабжение
  • газопроводы нейтральных и инертных газов, включая природный газ
  • водоподготовка и водозабор
  • транспортировка минеральных и синтетических масел и т.д.

Внимание! Обозначение WOG 1000 характеризует гидравлический тест на холодной воде 64 Бар, но не является обозначением рабочего номинального (Ру/PN) давления 64 Бара, как заявляют некоторые недобросовестные поставщики. Поэтому если Вы приобрели кран любого производителя с отливкой на корпусе WOG 1000, то его рабочее давление 40 Бар.

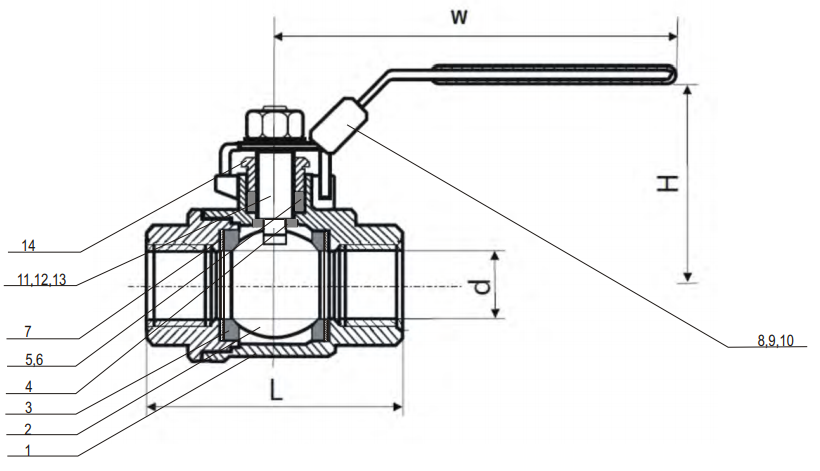

Чертеж габаритный полнопроходного шарового крана ABRA-BV-027A (размеры в таблице ниже):

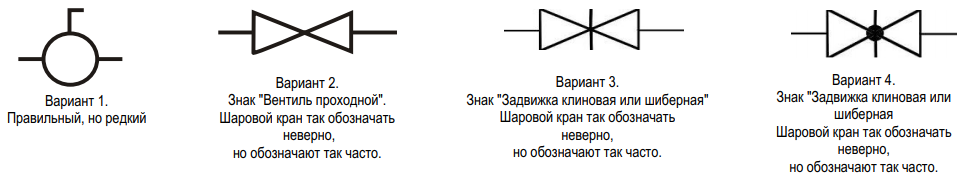

Условное графическое изображение шарового крана из нержавеющей стали на чертежах и схемах:

Габаритные размеры, вес и Kv полнопроходного шарового крана ABRA-BV-027A резьбового ("муфтового"). Размеры в мм.

Ду / DN

8

10

15

20

25

32

40

50

Ру / PN

PN40 (WOG 1000) гидравлический тест на холодной воде 64 бар

Диапазон рабочих температур, °C

Максимально допустимая температура 200 °C Минимальная температура окружающей среды -40 °C

Резьба - самая обычная: трубная цилиндрическая, BSP(P), G”

1/4"

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

Код товара ABRA-BV-027A-

008

010

015

020

025

032

040

050

ød, мм- отверстие в шаре

10

12

16

20

25

32

38

50,8

L - строительная длина , мм

55

55

65

78

78

88

102

112

Н - строительная высота (от оси трубы), мм

50

50

53

64

66

79

83

94

W - длина рукоятки полнопроходного шарового крана от оси поворота, мм

120

120

120

130

155

155

185

185

Кv, м3/час

11,3

13,2

18,9

47,1

66

86,7

150,8

207,4

Вес, кг /шт.

0,31

0,3

0,43

0,56

1,05

1,56

2,33

3,6

Спецификация, размер и количество деталей и материалов полнопроходного шарового крана ABRA-BV-027A резьбового ("муфтового").

Номер на чертеже

Наименование

Кол- во

Материал

1

Корпус

1

Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2

2

Шар

1

6

Плоская шайба

1

11

Шток

1

14

Прижимная деталь

1

3

Седло

2

PTFE (Фторопласт-4, Ф-4)

4

Упорная шайба

1

5

Уплотнение штока

1

7

Пружинная шайба

1

Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9

8

Фиксатор положения рукоятки

1

9

Рукоятка

1

12

Гайка

1

13

Шайба

1

14

Прижимная деталь

1

10

Покрытие рукоятки

1

Поливинилхлорид (ПВХ, PVC)

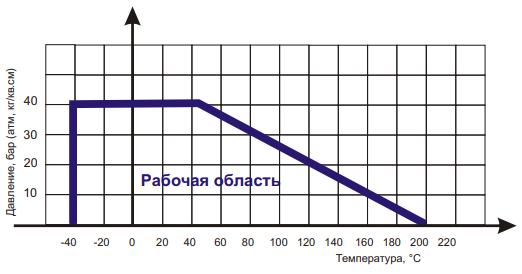

Диаграмма Давление / Температура для шарового крана ABRA-BV-027А резьбового (”муфтового”)

Диаграмма определяет рабочую область для шарового крана резьбового (”муфтового”) ABRA-BV-027A в координатах Давление (в барах приборного) / Температура (° C).
