Кран шаровой трехходовой ABRA BV-15, Ду8-50, Ру40, нержавеющая сталь

Затвор дисковый поворотный 2-х эксцентриковый СТЕЙНВАЛ ТМ 2, Ду50-800, Ру16/4...

Кран шаровой фланцевый ABRA BV-41, Ду15-300 Ру16/40, нержавеющая сталь

Назначение

Кран шаровой фланцевый ABRA BV-41, Ду15-300 Ру16/40, нержавеющая сталь. Шаровые краны нержавеющие из стали AISI316 (CF8M) Ду15-300 Ру40 (до Ду50) Ру16 в (Ду65-300) фланец/фланец Тип ABRA-BV41 Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах: В любых системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, природный газ, спирты , антифризы в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродукты, прочие среды, хол...Подробнее

В зависимости от размера заказа предоставляются скидки

Шаровые краны нержавеющие из стали AISI316 (CF8M) Ду15-300 Ру40 (до Ду50) Ру16 в (Ду65-300) фланец/фланец

Тип ABRA-BV41

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах:

В любых системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, природный газ, спирты , антифризы в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродукты, прочие среды, холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до 200°C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Условное графическое изображение шарового крана из нержавещей стали на чертежах и схемах


Вариант 1. Правильный но редкий.	Вариант 2. Знак "Вентиль проходной" Шаровой кран так обозначать неверно, но обозначают так часто.

Вариант 3. Знак "Задвижка клиновая или шиберная " Шаровой кран так обозначать неверно, но обозначают так часто.	Вариант 4. Знак "Задвижка клиновая или шиберная " Шаровой кран так обозначать неверно, но обозначают так часто.

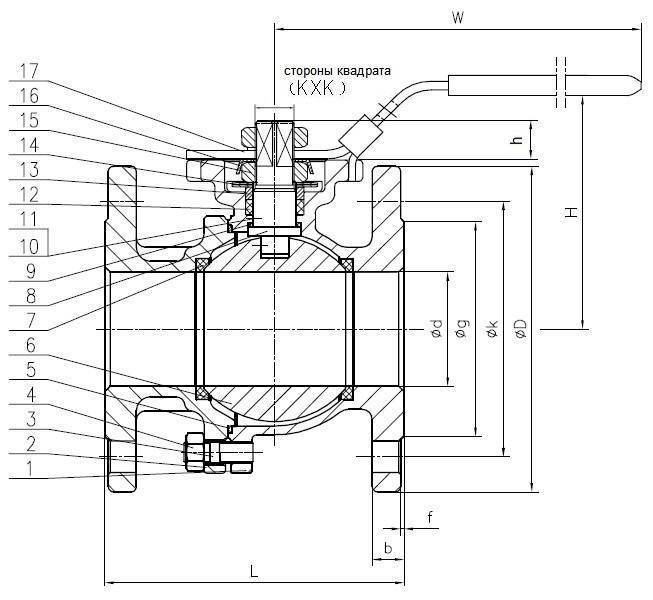

Чертеж габаритный шарового крана нержавеющего полнопроходного фланцевого ABRA-BV41 ( размеры в таблице ниже):

Шаровой кран полнопроходный из нержавеющей стали фланец/фланец с рукояткой и ISO фланцем под установку привода AISI316 (CF8M) ABRA (фланцевый нержавеющий шаровой кран)

Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 15-150 Ру40 (до Ду50) Ру16 в (Ду65-150) фланец/фланец Тип ABRA-BV41. Размеры в мм.

Ду / DN	15	20	25	32	40	50	65	80	100	125	150
1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"	5"	6"
Ру / PN	40	16
	Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -40 °C,
Код товара	ABRA-BV41- -Q41F-DIN- -2G-015	ABRA-BV41- -Q41F-DIN- -2G-020	ABRA-BV41- -Q41F-DIN- -2G-025	ABRA-BV41- -Q41F-DIN- -2G-032	ABRA-BV41- -Q41F-DIN- -2G-040	ABRA-BV41- -Q41F-DIN- -2G-050	ABRA-BV41- -Q41F-DIN- -2G-065	ABRA-BV41- -Q41F-DIN- -2G-080	ABRA-BV41- -Q41F-DIN- -2G-100	ABRA-BV41- -Q41F-DIN- -2G-125	ABRA-BV41- -Q41F-DIN- -2G-150
ød, мм	15	20	25	32	40	50	65	80	100	125	150
øg, мм, внешний диаметр присоединительного выступа фланца	45	54	65	78	88	102	122	138	158	188	212
f, мм, высота присоединительного выступа фланца	2	2	2	2	2	3	2	2	2	2	2
øk, мм, PCD, межосевое расстояние присоединительных отвестий фланца	65	75	85	100	110	125	145	160	180	210	240
кол-во и диаметр присоединительных отверстий фланца, мм	4хø14	4хø14	4хø14	4хø18	4хø18	4хø18	4хø18	8хø18	8хø18	8хø18	8хø22
øD, мм, внешний диаметр фланца	95	105	115	140	150	165	185	200	220	250	285
b, мм, толщина фланца	14	16	16	16	16	17	16	18	18	20	20
L, мм, строительная длина	115	120	125	130	140	150	170	180	190	325	350
Н, мм, строительная высота (от оси трубы)	75	80	95	110	135	142	157	183	195	290	308
W, мм, длина рукоятки шарового крана от оси поворота	130	130	150	180	200	230	250	280	320	700	800
KxK, мм, квадрат	9х9	9х9	11х11	11х11	14х14	14х14	17х17	17х17	22х22	22х22	27х27
Кv, м³/час	22,3	42,8	80,5	102,8	222,8	411,3	642,7	1114,0	1970,0	3856,0	4727,0
Вес, кг /шт.	2,380	2,800	3,900	5,600	7,100	8,900	12,100	15,600	20,300	34,200	46,800
ISO5211/5210	F03/F04	F03/F04	F04/F05	F04/F05	F05/F07	F05/F07	F07/F10	F07/F10	F10/F12	F10/F12	F10/F12
ISO PCD min / присоединение / ксо	36/M5x4	36/M5x4	42/M5x4	42/M5x4	50/M6x4	50/M6x4	70/M8x4	70/M8x4	102/M10x4	102/M10x4	102/M10x4
ISO PCD max / присоединение / ксо	42/M5x4	42/M5x4	50/M6x4	50/M6x4	70/M8x4	70/M8x4	102/M10x4	102/M10x4	125/M12x4	125/M12x4	125/M12x4
Крутящий момент, Нм, при полном перепаде	7	14	23	31	38,5	55	66	77	176	240	380
Примечание 1. - После длительного простоя момент "срыва" (стартовый момент) иногда может превышать указанные значения в 1,5 раз

Спецификация, размер и количество деталей и материалов шарового крана ABRA-BV41 фланцевого.

Номер на чертеже	Наименование	Кол-во	Материал
1	Корпус	1	Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2
2	Крышка корпуса	1	Нержавеющая сталь AISI/SAE SS 316
3	Болт	4	Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9
4	Гайка	4	Нержавеющая сталь AISI/SAE SS 304
5	Прокладка	2	PTFE (Фторопласт-4, Ф-4)
6	Шар	1	Нержавеющая сталь AISI/SAE SS 316
7	Седло	2	PTFE (Фторопласт-4, Ф-4)
8	Шток	1	Нержавеющая сталь AISI/SAE SS 316
9	Упорная шайба	1	PTFE (Фторопласт-4, Ф-4)
10	Пружина	2	Нержавеющая сталь AISI/SAE SS 304
11	Шарик	2	Нержавеющая сталь AISI/SAE SS 304
12	Уплотнение штока	1	PTFE (Фторопласт-4, Ф-4)
13	Сальник	1	Нержавеющая сталь AISI/SAE SS 304
14	Пружинная шайба	1	Нержавеющая сталь AISI/SAE SS 304
15	Гайка	2	Нержавеющая сталь AISI/SAE SS 304
16	Пружинная шайба	1	Нержавеющая сталь AISI/SAE SS 304
17	Рукоятка	1	Нержавеющая сталь + Поливинилхлорид (ПВХ, PVC)

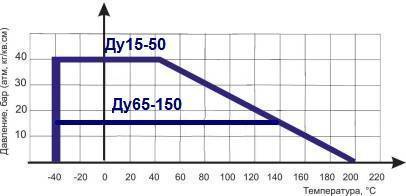

Диаграмма Давление / Температура для шарового крана ABRA-BV41 фланцевого:

Диаграмма определяет рабочую область для шарового крана фланцевого ABRA-BV41 в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу, установке и эксплуатации шарового крана ABRA-BV41 фланцевого:

Монтаж и эксплуатация.
- К монтажу и эксплуатации шарового крана ABRA-BV41 фланцевого допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
- До начала монтажа необходимо произвести осмотр шарового крана ABRA-BV41 фланцевого. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод шарового крана ABRA-BV41 под приварку в эксплуатацию без согласования с продавцом не допускается.
Условия монтажа.
- Перед установкой удалите пластиковые заглушки.
- Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест».
- Шаровой кран нержавеющий на трубопроводе устанавливается в любом пространственном положении.
Условия эксплуатации:
- В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, шаровой кран нержавеющий должен подвергаться осмотру , как правило, не реже одного раза в год.
- Во избежание "прикипания" внутренних элементов конструкции крана следует не реже одного раза в 6 месяцев провести цикл "полное открытие / полное закрытие" крана.
- Спецального обслуживания шарового крана в процессе эксплуатации не требуется.
Условия транспортировки и хранения.
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений шарового крана ABRA-BV41.
- Изделие (кран нержавеющий) должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус шарового крана ABRA-BV41 фланцевого должен быть защищены от повреждений.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Не удаляйте с шарового крана ABRA-BV41 фланцевого ярлык с маркировкой.
Гарантийные обязательства.
- Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
- Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.

Производитель:

Прогрессивные решения
