Кран шаровой приварной ABRA BV-61L, Ду15-100, Рy40, нержавеющая сталь

Кран шаровой фланцевый ABRA BV-41, Ду15-300 Ру16/40, нержавеющая сталь

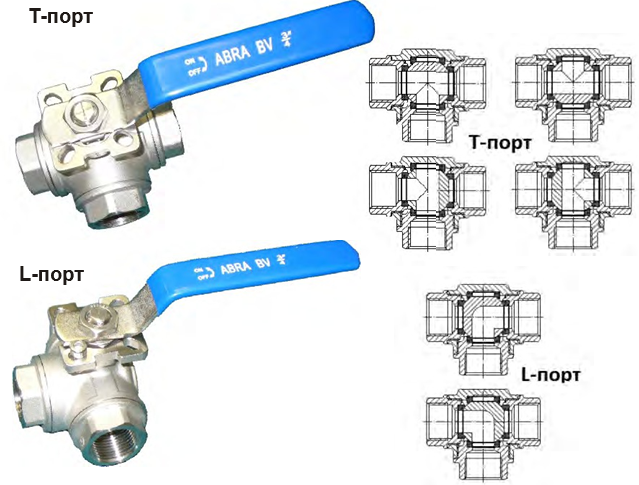

Кран шаровой трехходовой ABRA BV-15, Ду8-50, Ру40, нержавеющая сталь

Назначение

Кран шаровой трехходовой ABRA BV-15, Ду8-50, Ру40, нержавеющая сталь. Наличие ISO фланца позволяет при необходимости в любой момент произвести прямой монтаж электро-пневмопривода. Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93) Рабочие среды и применения. Основные технические характеристики: Максимальное давление для пара 8 бар Максимальная рабочая температура 180 °C Максимально допустимая температура 200 °С Гидравлический тест на холодной ...Подробнее

В зависимости от размера заказа предоставляются скидки

Наличие ISO фланца позволяет при необходимости в любой момент произвести прямой монтаж электро-пневмопривода.

Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93)

Рабочие среды и применения. Основные технические характеристики:

Максимальное давление для пара 8 бар
Максимальная рабочая температура 180 °C
Максимально допустимая температура 200 °С
Гидравлический тест на холодной воде 64 бар

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах: В любых системах на следующих средах: вода, в т.ч. морская; солевые растворы; пар (до 8 бар); сжатый воздух; нейтральные газы; природный газ; спирты; антифризы, в т.ч. водно-гликолевые; слабоагрессивные среды; светлые и темные нефтепродукты; прочие среды; холодное водоснабжение (ХВС); горячее водоснабжение (ГВС); теплоснабжение с любым стандартным теплоносителем (включая антифризы); паровые системы (паровые линии, паропроводы) до 200°C; конденсатные линии; технологическое водоснабжение; газопроводы нейтральных и инертных газов, включая природный (натуральный) газ; водоподготовка и водозабор; транспортировка минеральных и синтетических масел и т.д.

Внимание! Обозначение WOG 1000 характеризует гидравлический тест на холодной воде 64 Бар, но не является обозначением рабочего номинального (Ру/PN) давления 64 Бара, как заявляют некоторые недобросовестные поставщики. Поэтому если Вы приобрели кран любого производителя с отливкой на корпусе WOG 1000, то его рабочее давление 40 Бар.

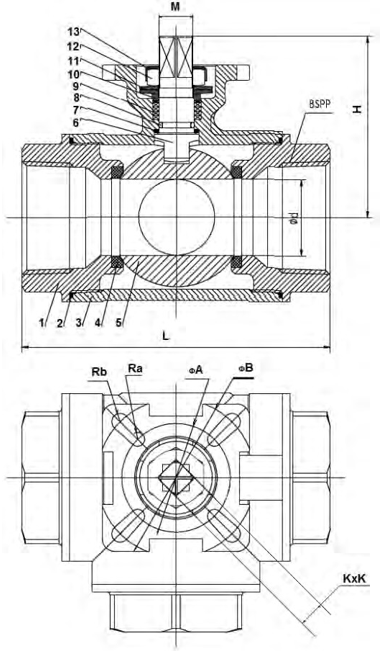

Чертеж габаритный шарового крана ABRA-BV15 Т-порт (размеры в таблице ниже):

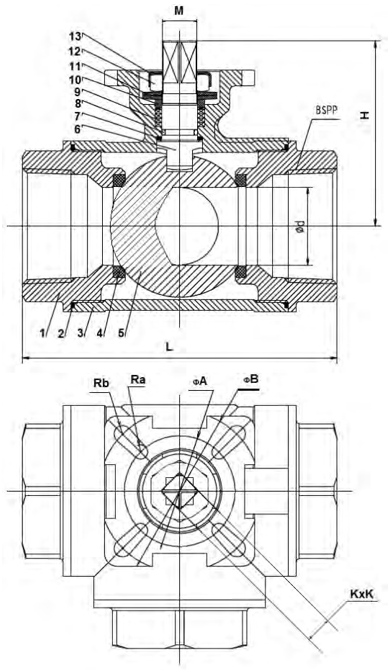

Чертеж габаритный шарового крана ABRA-BV15 L-порт (размеры в таблице ниже):

Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 8-50 Ру40 резьба/резьба. Тип ABRA-BV15 Т-порт и L-порт с ISO верхним фланцем. Размеры в мм.

Ду / DN	8 1/4"	10 3/8"	15 1/2"	20 3/4"	25 1"	32 1 1/4"	40 1 1/2"	50 2"	65 2 1/2"
Ру / PN	PN40 (WOG 1000) гидравлический тест на холодной воде 64 бар
	Максимально допустимая температура 200 °C. Минимальная температура окружающей среды -40 °C
Код товара ABRA-BV15 тип L или T	8	10	15	20	25	32	40	50	65
ød, мм	8	10	15	20	25	32	38	50	65
L - строительная длина , мм	72	72	72	84	91	116	135	146	199
Н - строительная высота (от оси трубы) , мм	42.5	42.5	42.5	53.5	63	71.5	82.5	95	117
W - длина рукоятки шаровогокрана от оси поворота, мм	125	125	125	125	135	180	180	260	260
KxK, мм, квадрат	9х9	9х9	9х9	9х9	9х9	11х11	14х14	14х14	17х17
Вес, кг /шт.	0,61 / 0,63	0,59 / 0,59	0,55 / 0,59	0,74 / 0,75	1,04 / 1,07	2,14 / 2,17	3,33 / 3,44	4,46 / 4,63	7,00 / 7,20
М, мм	М12	М12	М12	М12	М12	М14	М18	М18	М22
ISO5211/5210	F03/F04	F03/F04	F03/F04	F03/F04	F04/F05	F04/F05	F05/F07	F05/F07	F07/F10
ISO PCD min A / присоединение Ra / ксо	36/M5x4	36/M5x4	36/M5x4	36/M5x4	42/M5x4	42/M5x4	50/M6x4	50/M6x4	70/M8x4
ISO PCD max B /присоединение Rb / ксо	42/M5x4	42/M5x4	42/M5x4	42/M5x4	50/M6x4	50/M6x4	70/M8x4	70/M8x4	102/M10x 4
Крутящий момент, Н м, при полном перепаде	7	7	7	7	11	17,6	38,5	55	66

Спецификация

Номер на чертеже	Наименование	Кол-во	Материал
1,3	Корпус	3+1	Нержавеющая сталь Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2
5	Шар	1
6	Шток	2
2	Прокладка	2	PTFE (Фторопласт-4, Ф-4)
4	Седло	2
7	Уплотнение штока	1
9	Набивка	1
8	О-кольцо	1	NBR бутадиен-нитрильный каучук
10	Сальник	1	Нержавеющая сталь AISI/SAE SS 304
11	Дисковая пружина	2
12	Гайка	2
13	Шайба со стопорными зубцами	1

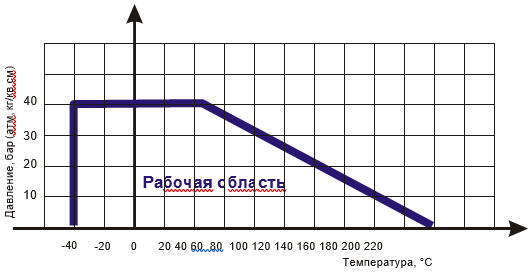

Диаграмма Давление / Температура для шарового крана трехходового ABRA-BV15 с ISO верхним фланцем резьба/резьба

Диаграмма определяет рабочую область для шарового крана трехходового ABRA-BV15 с ISO верхним фланцем в координатах Давление (в барах приборного) / Температура (° C).
