Назначение

Обратный клапан футерованный эластомерами SWISSFLUID SSC, Ду40-600, Ру16, Тмакс 200С. Применение Межфланцевые обратные клапаны применяются на трубопроводах, транспортирующих химически агрессивные жидкости и газы. Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. Описание Легкая установка в существующие системы трубопровода, бесшумная работа, не требуют обслуживания. Испытания и маркировка - Испытания на герметичность по EN 12266-1, класс герметичности A. - Испытания целостности футе...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Межфланцевые обратные клапаны применяются на трубопроводах, транспортирующих химически агрессивные жидкости и газы.

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами.

Описание

Легкая установка в существующие системы трубопровода, бесшумная работа, не требуют обслуживания.

Испытания и маркировка

- Испытания на герметичность по EN 12266-1, класс герметичности A.
- Испытания целостности футеровки электроискровым способом под напряжением 35 кВ.

Возможные исполнения

Корпус	угл. сталь WCB с эпоксидным покрытием
Входное кольцо	угл. сталь WCB с эпоксидным покрытием
Футеровка	PFA (перфторалкоксил)
Диск/петля	сталь SS316L с покрытием PFA
Рым-болт	угл. сталь, оцинкованная (10" - 24")

Пример заказа оборудования

SSС-100/16-300D-G10-A85-S32 - клапан обратный, из углеродистой стали, DN 100 мм, PN 1,6 МПа, фланцы DIN PN 1,6 МПа, футеровка PFA, диск из нержавеющей стали, футерованный PFA.

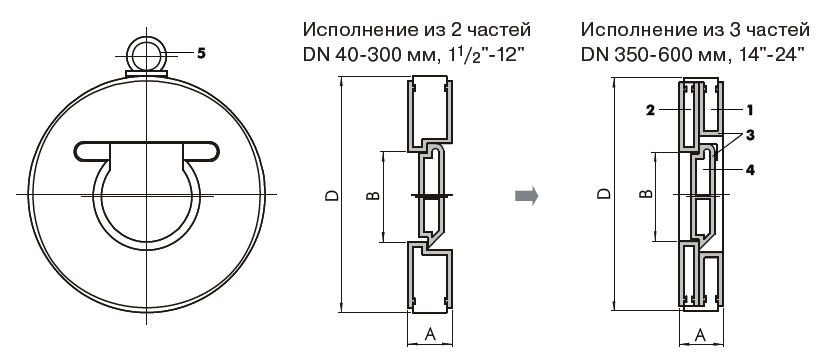

Габаритные размеры и технические данные футерованных обратных клапанов серии SSC

DN, мм	40 / 1/2"	50 / 2"	80 / 3"	100 / 4"	150 / 6"	200 / 8"	250 / 10"	300 / 12"	350 / 14"	400 / 16"	450 / 18"	500 / 20"	600 / 24"
A	33	43	46	55	56	60	68	78	92	102	114	114	114
oB	22	30	55	72	115	155	190	240	275	305	355	405	450
oD DIN	92	107	142	162	218	273	328	378	438	489	539	594	696
oD ANSI	82	102	133	172	219	276	337	407	447	511	546	603	717
масса, кг	1,5	2,5	3	5,5	8,8	15	26	40	65	90	105	122	145

Строительная длина согласно DIN EN 558-1 ряд 20 до DN 450/18"

Характеристики соединений при монтаже с уплотнительными кольцами

d, мм	DN. мм, "	Кол-во болтов с шайбами	Момент, Нм	Кол-во оборотов после затяжки рукой
40	32	1 1/4"	4хМ16/90	10	1
50	40	1 1/2"	4хМ16/90	12	1
63	50	2"	4хМ16/90	15	1
75	65	2 1/2"	4хМ16/90	18	1
90	80	3"	4хМ16/90	20	1
110	100	4"	4хМ16/90	22	1
140	125	5"	4хМ16/90	25	1
160	150	6"	4хМ16/90	30	1
225	200	8"	4хМ16/90	60	1
280	250	10"	4хМ16/90	60	1
315	300	12"	4хМ16/90	60	1
