Обратный клапан шаровой, муфтовый ABRA D022S, Ду25-80, Ру16

Назначение


Обратный клапан шаровой, муфтовый ABRA D022S, Ду25-80, Ру16. Технические харарактеристики Условный диаметр, мм 25-80 Максимальное давление, МПа 1,6 Минимальное давление открытия, МПа 0,05 Максимально допустимая температура +70 С Герметичное закрытие при давлении, МПа 0,05...0,08 Присоединение резьбовое Спецификация Наименование Материал 1 Болт крепежный Нержавеющая сталь 2 Корпус Чугун DIN GGG50 3 Шар Сталь + NBR 4 Крышка корпуса Чугун DIN GGG50 5 Прокладка крышки корпуса ...Подробнее

В зависимости от размера заказа предоставляются скидки

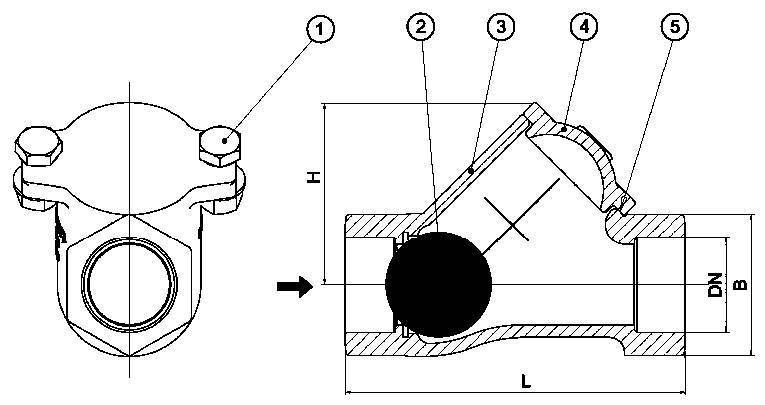

Обратный клапан шаровой, обратный клапан для канализации резьбовой (муфтовый)

Технические харарактеристики

Условный диаметр, мм

25-80

Максимальное давление, МПа

1,6

Минимальное давление открытия, МПа

0,05

Максимально допустимая температура

+70 С

Герметичное закрытие при давлении, МПа

0,05...0,08

Присоединение

резьбовое


Спецификация

Наименование

Материал

1

Болт крепежный

Нержавеющая сталь
2

Корпус

Чугун DIN GGG50
3

Шар

Сталь + NBR
4

Крышка корпуса

Чугун DIN GGG50

5

Прокладка крышки корпуса

NBR

Габаритные размеры, мм

Ду

25 32 40 50 65 80

L, мм

120 135 145 175 200 248

Н, ММ

64 72 85 100 125 108

Масса кг

1,8 2,3 3,1 4,6 8,0 10,0

Установка

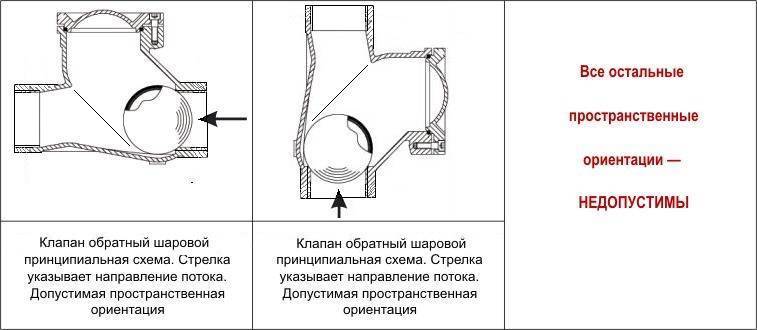

Разрешенные и запрещенные положения в установке обратного клапана шарового резьбового (муфтового) ABRA-D-022S-NBR

Диаграмма Давление / Температура

Диаграмма Давление / Температура для обратного клапана шарового ABRA-D-022S-NBR:

Диаграмма определяет рабочую область для обратного клапана для канализации и пр. шарового ABRA-D-022S-NBR в координатах Давление (в барах приборного) / Температура (° C).

Условное графическое изображение обратного клапана на чертежах и схемах

Условное графическое изображение обратного клапана на чертежах и схемах

Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.

Условное графическое обозначение обратного клапана проходного на чертежах и схемах, стрелка указывает направление потока. Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.
  • Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.
