Редукционный клапан для воды и газов GOETZE 682

Назначение


Редукционный клапан для воды и газов GOETZE 682. ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ Для защиты: бытовых систем водоснабжения коммерческих и промышленных объектов от колебаний давления на входе. Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе. Снабжение питьевой водой в соответствии с DIN 1988 Эксплуатация промышленных и бытовых систем водоснабжения Снеговые пушки Противопожарное оборудование и системы пожаро...Подробнее

В зависимости от размера заказа предоставляются скидки


ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

  • бытовых систем водоснабжения
  • коммерческих и промышленных объектов от колебаний давления на входе.

Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе.

  • Снабжение питьевой водой в соответствии с DIN 1988
  • Эксплуатация промышленных и бытовых систем водоснабжения
  • Снеговые пушки
  • Противопожарное оборудование и системы пожаротушения
  • Судостроение и судовое оборудование
  • Технологические линии в пищевой, фармацевтической и косметической промышленности


СЕРТИФИКАТЫ

DIN-DVGW-экспертиза (до 80°C)

ACS-разрешение

WRAS-разрешение (до 85°C)DGR 2014/68/EU

TR ZU 032/2013 - TR ZU 010/2011

Требования

DIN DVGW Правила

DIN EN 1567

DIN 1988

DIN EN ISO 3822

DGR 2014/68/EU

Классификация обществ

DNVGL

Lloyd’s Register EMEA

American Bureau of Shipping

Bureau Veritas

Russian Maritime Register of Shipping

Registro Italiano Navale

DNVGL

LR EMEA

ABS

BV

RS

RINA


МАТЕРИАЛ


СПЕЦИФИКАЦИЯ

alt
alt
alt
1/2“ – 2“ – 20°C до + 120°C

Входящее

давление:

до 40 бар

Давление на выходе:

от 0,5 до 15 бар в зависимости от исполнения


РАБОЧИЕ СРЕДЫ

Жидкости нейтральные и не нейтральные
Воздух, газы и
технические пары
нейтральные и не нейтральные
Горячая вода


МАТЕРИАЛЫ

Серия

Материал

DIN EN

ASME

Материал корпуса на входе

Бронза

CC499K

CC499K

Материал корпуса на выходе

Бронза

CC499K

CC499K

Внутренние части

Бронза

CC499K

CC499K

Нажимная пружина

Пружинная сталь

1.1200

ASTM A228


ИСПОЛНЕНИЕ КЛАПАНА

m с мембраной высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой. Настройка давления посредством бесподъемного шпинделя. Клапанная вставка с разгруженным золотником выполнена целиком из нержавеющей стали
k с поршнем Поршень из нержавеющей стали (только для DN 100) Настройка давления с помощью бесподъемного шпинделя. Разгруженный односедельный золотник.
Комплектная клапанная вставка SP/HP как запасная часть (Код заказа: 482 Картридж-DN..-Уплотнение), замена возможна без разборки корпуса
Комплектная клапанная LP вставка как запасная часть (Код заказа: 482 LP Картридж-DN..-Уплотнение), замена возможна без разборки корпуса

Встроенный грязеуловитель также из нержавеющей стали.

Шаг сетки: DN 15 до DN 32 0,60 мм
DN 40 и DN 80 0,75 мм


СРЕДА

GF газообразный и жидкий Для воды и дистиллятов, нейтральных и не клейких жидкостей, сжатого воздуха и нейтральных газов. Опционально с FKM эластомерами для не нейтральных сред, например для масел, некоторых видов топлива, маслосодержащего воздуха и т. Д. Не для водяного пара.


ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

O без подрыва


ДИАПАЗОН ДАВЛЕНИЯ НА ВЫХОДЕ

SP Стандартное исполнение Давление на входе: до 40 бар Диапазон давления на выходе: от 1 до 8 бар
HP Исполнение высокого давления (не для DN 65 и DN 80) Давление на входе: до 40 бар Диапазон давления на выходе: от 5 до 15 бар
LP Исполнение с пониженным давлением (не для DN 65, DN 80 и DN 100) Давление на входе: до 25 бар Диапазон давления на выходе: от 0,5 до 2 бар

Установка желаемого давления за дополнительную плату.


ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN

15

20

25

32

40

50

65

80

100

Вход / Выход

15/15

20/20

25/25

32/32

40/40

50/50

65/65

80/80

100/100

*

*

*

*

*

*

*

*

*


Тип присоединения Вход/Выход резьбовые соединения

FL / FL Стандарт Фланцевые соединения / Фланцевые соединения DIN EN 1092 / DIN EN 1092


УПЛОТНЕНИЕ

EPDM Этилен-Пропилен-Диен Мембрана и уплотнения из эластомера, допущенного к применению с питьевой водой –20°C до +120°C (до 8 бар Диапазон давления на выходе), –20°C до +95°C (от 8 бар Диапазон давления на выходе)
С удорожанием стоимости
FKM Фторуглерод Мембрана и уплотнения из эластомера –10°C до +120°C (до 8 бар Диапазон давления на выходе), –10°C до +95°C (от 8 бар Диапазон давления на выходе)


ОПЦИИ

PN 16 Номинальное давление
PN 40 Номинальное давление
За дополнительную плату
Манометры тип 36, 39 или 40 Раздел принадлежности
Клапанная вставка SP/HP изготовлена из нержавеющей стал Код заказа: 482 Вставка-DN…Уплотнение
Клапанная вставка LP изготовлена из нержавеющей стали Код заказа: 482 LP Вставка-DN…Уплотнение
Сервисный набор (уплотнение/мембрана) DN 65 - DN 100 Код заказа: 682 Сервисный набор DN... Уплотнение
Вращающаяся рукоятка из пластмассы для настройки давления открытия без инструмента Код для заказов: S15
Приспособление для защиты от несанкционированного изменения настройки (пломба) Код для заказов: S71


НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 682: Подключение, установочные размеры, диапазоны регулирования
Присоединение DN15 PN40 DN20 PN40 DN25 PN40 DN32 PN40 DN40
PN40
DN50
PN40
DN65 PN16 DN65 PN40 DN80 PN40 DN100 PN16
Давление на входе SP, HP до бар 40 40 40 40 40 40 16 40 40 16
Давление на входе LP до бар 25 25 25 25 25 25
Давление на выходе бар 0,5 – 2 0,5 – 2 0,5 – 2 0,5 – 2 0,5 – 2 0,5 – 2 1 – 8 1 – 8 1 – 8 1 – 8
1 – 8 1 – 8 1 – 8 1 – 8 1 – 8 1 – 8 5 – 13
5 – 15 5 – 15 5 – 15 5 – 15 5 – 15 5 – 15
Установочный
размер в мм
D 95 105 115 140 150 165 185 185 200 220
L 130 150 160 180 200 230 290 290 310 350
H (H1) 102 (1281) 130 (1501) 130 (1501) 130 (1501) 165 (1851) 165 (1851) 235 235 235 320 (3403)
H2 (H3) 124 (1502) 161 (1812) 161 (1812) 161 (1812) 198 (2182) 198 (2182)
h 46 50 55 68 73 80 89 89 96 112
K /nxd 65 / 4xM12 75 / 4xM12 85 / 4xM12 100 / 4xM16 110 / 4xM16 125 / 4xM16 145 / 4xM16 145 / 8xM16 160 / 8xM16 180 / 8xM16
Гнездо для подключения манометра
Давление на входе G1 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально
Диапазон давления на выходе G1 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально 1/4“ аксиально
Вес кг 2,7(2,91) 3,9(4,31) 4,3(4,71) 5,5(5,91) 8,4(9,11) 10,2(10,91) 18,7 19 20,5 37(403)
Коэффициент расхода Kvs4 м3 3 5,8 6,7 7,6 12,5 15 40 40 50 80

1для типа 682mGFO-LP

2для типа 682mGFO-LP S15

3для типа 682kGFO-HP

4Значение Kvs дается согласно DIN EN 60534-2-3. Руководство по подбору размеров и пропускных способностей смотри в главе 2

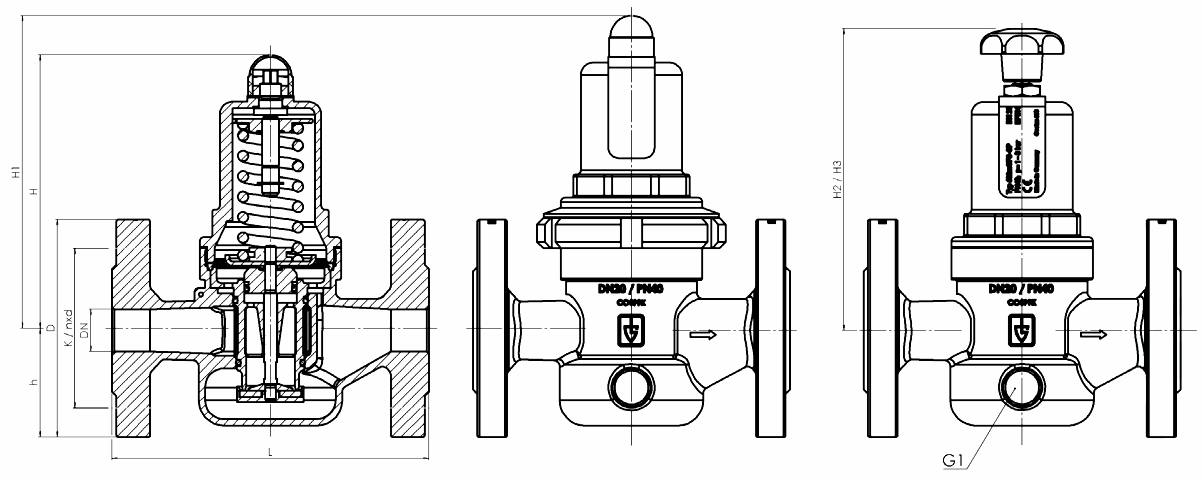

ОБЩИЙ ЧЕРТЁ Ж, ОСНОВНЫЕ РАЗМЕРЫ


САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГ УРАЦИЯ К ЛАПАНА

Мод.
ряд
Конст-
рукция
клапана
Среда Развоз-
душива-
тель

Диапазон

давления

на выходе

Номин.
диаметр
DN
Тип присоединения Присоединительный
размер
Уплот-
нение
Пара-
метры
Устанав-
ливаемый
диапазон/
Кол-во
Вход Выход Вход Выход
682 m GF O SP 80 FL FL 80 80 EPDM

PN16

3,0 1
682 k GF O HP 100 FL FL 100 100 FKM S71 7 2
682 m GF O FL FL
682 m GF O FL FL


Значения потери давления в диапазоне давлений на выходе

Значения параметров по скорости потока

Для жидкостей:

C помощью диаграммы, имея конкретное значение объёмного расхода V (м³/ч), определяется номинальный диаметр (DN). В соответствии с положениями закона DVGW (DIN 1988), скорость потока рабочей среды в бытовых системах не должна превышать 2 м/с.

Для сжатого воздуха и других газообразных сред:

Для скоростей потока воздуха в пределах 10-20 м/с, под значением V понимается объем в рабочих условиях в час.. Если объёмный расход дан в нм³/ч, то перед использованием диаграммы необходим перевод в объем в рабочих условиях.

Давление рабочей среды за редуктором рассчитывается с использованием объёмного расхода при рабочих условиях
