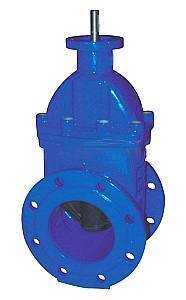

Задвижка клиновая с ISO фланцем под привод ABRA A40-16-BS, Ду40-600, Ру10-16

Основные области применения таких задвижек -для трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки с обрезиненным клином ABRA обладают отличной химической устойчивостью к:

• воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
• стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
• стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
• техническому воздуху и т.д.

• Задвижки, проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
• Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.

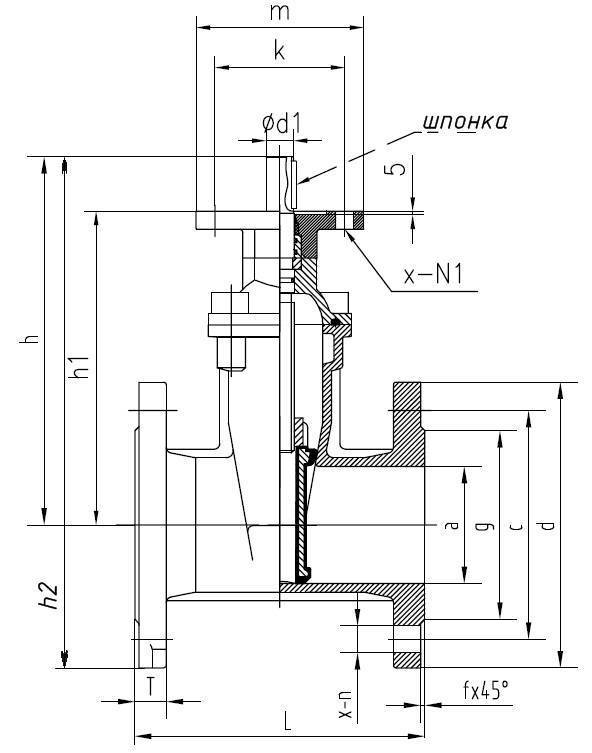

Чертеж габаритный задвижки клиновой с обрезиненным клином и невыдвижным голым штоком ABRA A40-10(16)-BS чугунной ( размеры в таблице ниже):

• Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
• Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
• Полнопроходная конструкция позволяет использовать данные задвижки даже в системах канализации.
• Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции.
• Задвижка клиновая с обрезиненным клином допускает возможность подачи среды в любом направлении.

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10(16)-BS Ду 040-600 Ру 10/16 фланцевой. Присоединение фланец/фланец . Размеры в мм.

• Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.
• По запросу изготавливаем задвижки с обрезиненным клином Ду40-1200 Ру10 и Ру 16 со строительными длинами по DIN3202 F4 и F5 (EN558-1 Serie 14 и Serie 15)

Спецификация деталей и материалов задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10(16)-BS Ду 040-600 Ру 10/16 фланцевой :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

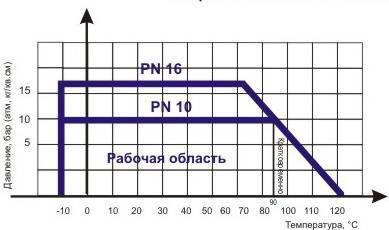

Диаграмма Давление / Температура для задвижки клиновой ABRA A40-10(16)-BS с обрезиненным клином и невыдвижным штоком Ду 040-600, Ру 10/16:

Диаграмма определяет рабочую область для задвижки клиновой ABRA A40-10(16)-BS с обрезиненным клином и невыдвижным штоком Ду 040-600, Ру 10/16. в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10(16)-BS Ду 040-600 Ру 10/16 фланцевой. Все размеры в мм.

Подходящие стандарты ответных фланцев :

• Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем данному паспорту.

• Внимание! Данный тип задвижек является запорной арматурой и не предназначен для использования в системах непрерывного (аналогового) или ступенчатого (релейного) регулирования / распределения. Это означает, что среднее число циклов работы открыто/закрыто в сутки не должно превышать двух (60 в месяц).

• Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдений всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет или 5000 циклов открытия-закрытия без обслуживания

• Класс герметичности – класс «А» по ГОСТ 9544-93 (протечки не допускаются.)

• Задвижка производятся в соответствии с требованиями к безопасности по ГОСТ 12.2.063-81.

• Строительная длина по ГОСТ 3706-93 Ру1,0(10) и Ру1,6(16) ряд 3, DIN3202 F4, EN558-1 GR (серия) 14

• Присоединительные размеры фланцев по ГОСТ 12815-80/ ГОСТ 12820/ГОСТ 12821/ГОСТ 12822

• Редуктор привода имеет ресурс на полный срок службы задвижки без обслуживания.

• Материал корпуса и крышки корпуса – ВЧШГ. Материал рабочего органа - ВЧШГ, нержавеющая сталь. Материал уплотнения ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90). Материал шпинделя - нержавеющая сталь. Материал гайки клина задвижки – латунь, бронза

• Материал обрезиненного клина ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90 Покрытие обрезиненного клина - сплошное.

• Антикоррозионное покрытие ( внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдений всех требований расчетного срока эксплуатации.

• Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и соблюдении при условии соблюдений всех требований расчетного срока эксплуатации.

Инструкция по монтажу, установке и эксплуатации задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10(16)-BS Ду40-600 Ру 10/16 фланцевой

• При установке задвижки с обрезиненным клином "насухую" в трубопроводе сила трения резины о металл не позволяет ее полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если Вам необходимо закрыть задвижку насухую.

• Задвижки с обрезиненным клином ABRA должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации

• В процессе эксплуатации, пуско-наладочных и ремонтных работ задвижки с обрезиненным клином ABRA не допускается использовать в качестве регулирующего устройства.

• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку с обрезиненным клином ABRA осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки.

• По мере необходимости рекомендуется:
  - смазывать резьбовую часть шпинделя смазкой НГ-203 марки В по ГОСТ 12328-77;
  - производить подтяжку втулки сальника;
  - восстанавливать нарушенное лакокрасочное защитное покрытие.

• Все детали задвижек с обрезиненным клином ABRA взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежание потери герметичности.

• Затвор задвижки с обрезиненным клином ABRA при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную

• Указания мер безопасности.

  • К монтажу, эксплуатации и обслуживанию задвижек с обрезиненным клином ABRA допускается персонал, прошедший соответствующее обучение по устройству задвижек, правилам техники безопасности, требованиям настоящего технического описания, и имеющий навыки работы с запорной арматурой.

  • Обслуживающий персонал, производящий регламентные работы, разборку, сборку и ремонт задвижки с обрезиненным клином ABRA, должен пользоваться исправным инструментом, иметь индивидуальные средства защиты и соблюдать требования пожарной безопасности.

  • Для обеспечения безопасной работы задвижки с обрезиненным клином категорически запрещается:
    - использовать задвижки с обрезиненным клином ABRA на рабочие параметры, превышающие указанные в данном техническом описании;
    - эксплуатация задвижек с обрезиненным клином ABRA при отсутствии эксплуатационной документации;
    - производить опрессовку трубопровода давлением выше рабочего при закрытом затворе задвижки с обрезиненным клином ABRA;
    - разбирать задвижку с обрезиненным клином ABRA, находящуюся под давлением;
    - рекомендуется устанавливать фильтр механической очистки по направлению потока среды до задвижек с обрезиненным клином ABRA.

  • Во избежание травм, неисправностей оборудования, падений, ударов и прочих повреждений запрещается поднимать задвижки с обрезиненным клином за штурвал, привод или редуктор.

• Порядок установки

  • Перед монтажом необходимо:
    - очистить (продуть) трубопроводы от грязи, песка, окалины;
    - произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов.

  • Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки с обрезиненным клином ABRA в следующих рабочих положениях:
    -вертикальном (при положении маховика сверху),
    -горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).

  • Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест».

  • При снижении фиксирующей нагрузки во фланцевом соединении в результате релаксации в прокладке или крепеже или в случаях, когда технологический процесс является выражено циклическим по температуре или давлению, может понадобиться дополнительная подтяжка соединения через некоторое время после начала эксплуатации или, в особо сложных случаях, комплектация крепежа мощными тарельчатыми пружинными шайбами.

• Правила хранения.

  • До монтажа задвижки с обрезиненным клином ABRA должны храниться в складских помещениях или под навесом, защищающих их от загрязнения и атмосферных осадков, обеспечивающих сохранность упаковки, исправность задвижки в течение гарантийного срока.

  • При длительном хранении (не более 6 месяцев с момента изготовления) задвижки с обрезиненным клином ABRA необходимо периодически (не реже 2-х раз в год) осмотреть, удалить наружную грязь и ржавчину.

  • Проходные отверстия задвижек с обрезиненным клином ABRA должны быть закрыты надежно закрепленными заглушками, снимать которые необходимо перед монтажом.

  • При хранении рекомендуется вертикальное положение задвижек с обрезиненным клином ABRA (стойкой вверх) со снятым маховиком.

• Транспортировка.

  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.

  • Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69 .

  • Задвижки с обрезиненным клином ABRA транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений с опущенным до упора клином. Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать во избежание поломки.

  • При подъеме, погрузке и разгрузке задвижка с обрезиненным клином ABRA должна находиться в горизонтальном положении во избежание повреждений.

• Регламентные работы.

  • Периодически, не реже одного раза в месяц, производить контроль в рабочем состоянии:
    - внешний осмотр;
    - проверку герметичности мест соединения относительно внешней среды.
