Задвижка клиновая с ISO фланцем под привод АДЛ ГРАНАР KR12, Ду40-400, Ру16

Задвижка клиновая с обрезиненным клином ABRA A40-16, Ду40-600, Ру10-16

Задвижка клиновая с ISO фланцем под привод АДЛ ГРАНАР KR12, Ду40-600, Ру16

Назначение

Задвижка клиновая с ISO фланцем под привод АДЛ ГРАНАР KR12, Ду40-600, Ру16. Клиновые задвижки KR12, Ду 50-600, Ру 10/16, с электроприводами серии SA и с редуктором серии K Применение Для трубопроводов, транспортирующих холодную, горячую волу, нейтральные среды в системах пожаротушения. Спецификация материалов 1. Корпус Высокопрочный чугун GGG40 2. Клин GGG40/EPDM 3. Гайка штока Бронза 4. Шток Нержавеющая сталь 20Х13 5. Крышка GGG40 6. Уплотнительное кольцо штока 1 EPDM 7. Уплотнение штока Нейлон 8. Уплотненное кольцо ...Подробнее

В зависимости от размера заказа предоставляются скидки

Клиновые задвижки KR12, Ду 50-600, Ру 10/16, с электроприводами серии SA и с редуктором серии K

Применение

Для трубопроводов, транспортирующих холодную, горячую волу, нейтральные среды в системах пожаротушения.

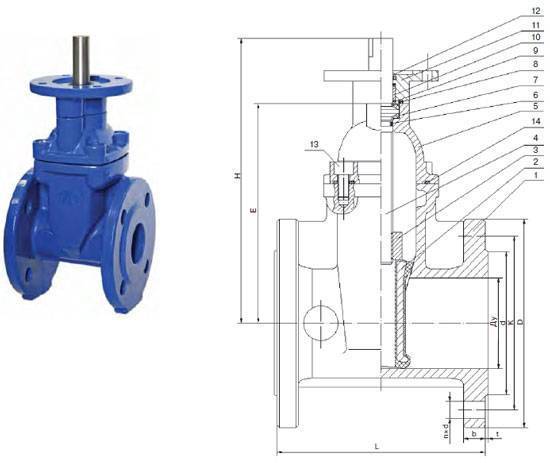

Задвижка клиновая с электроприводом

Спецификация материалов

1. Корпус	Высокопрочный чугун GGG40
2. Клин	GGG40/EPDM
3. Гайка штока	Бронза
4. Шток	Нержавеющая сталь 20Х13
5. Крышка	GGG40
6. Уплотнительное кольцо штока 1	EPDM
7. Уплотнение штока	Нейлон
8. Уплотненное кольцо	EPDM
9. Уплотнительное кольцо штока 2	EPDM
10. Втулка	Нейлон
11. Фланец под привод	GGG40
12. Пыльник	Нейлон
13. Болт	Сталь
14. Прокладка крышки	EPDM

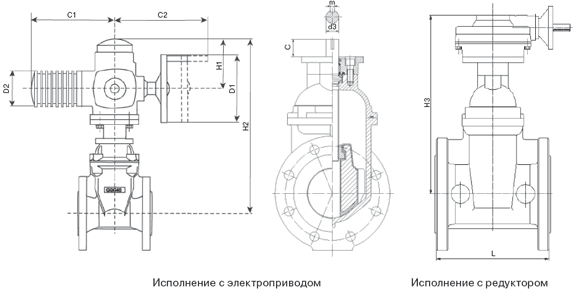

Задвижка клиновая с электроприводом

Размеры (Dn 50-300мм)

DN (мм)	Размеры, (мм)
L	d	D	E	K	n х d	b	t	H	H1	H2	H3	D1	D2	C1	C2
50	150	98	165	160	125	4х19	19	3	241	210	479	297	160	101	265	249
65	170	118	185	182	145	4х19	19	3	263	210	501	319	160	101	265	249
80	180	133	200	212	160	8х19	19	3	293	210	531	349	160	101	265	249
100	190	153	220	246	180	8х19	19	3	327	210	567	383	200	121	265	254
125	200	183	250	317	210	8х19	19	3	402	226	652	453	315	153	283	336
150	210	209	285	330	240	8х19	19	3	415	226	665	466	315	153	389	336
200	230	264	340	410	295	12х23	20	3	495	226	745	546	315	153	389	336
250	250	319	405	496	355	12х28	22	3	586	226	832	633	400	153	389	336
300	270	367	460	620	410	12х28	24,5	4	710	226	956	757	400	153	389	336

Параметры (Dn 50-300мм)

DN, (мм)	ISO- фланец	Привод	Момент, (Н м)	Вес, кг
50	F10	SA 07.6	60	32
65	F10	SA 07.6	60	35
80	F10	SA 07.6	60	43
100	F10	SA 10.2	120	50
125	F14	SA 14.2	120	82
150	F14	SA 14.2	120	93
200	F14	SA 14.2	250	115
250	F14	SA 14.6	500	157
300	F14	SA 14.6	500	210
