Задвижка клиновая с ISO фланцем под привод АДЛ ГРАНАР KR12, Ду40-600, Ру16

Задвижка клиновая с обрезиненным клином АДЛ ГРАНАР KR11, Ду40-800, Ру16, фланец

Задвижка клиновая с обрезиненным клином ABRA A40-16, Ду40-600, Ру10-16

Назначение

Задвижка клиновая с обрезиненным клином ABRA A40-16, Ду40-600, Ру10-16. Задвижка с обрезиненным клином чугунная фланцевая ABRA-A-40-16G Ду 040-600* (1 1/2"-24"): Ду40-150 Ру 10/16, Ду200-600 Ру16 Применение Основные области применения таких задвижек -для трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Кроме того, данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки, проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются возд...Подробнее

В зависимости от размера заказа предоставляются скидки

Задвижка с обрезиненным клином чугунная фланцевая ABRA-A-40-16G Ду 040-600* (1 1/2"-24"): Ду40-150 Ру 10/16, Ду200-600 Ру16

Применение

Основные области применения таких задвижек -для трубопроводов, транспортирующих воду, нейтральные среды.

Конструкция задвижки позволяет использовать её в системах канализации. Кроме того, данную конструкцию можно использовать на

другие нейтральные жидкости.

Задвижки, проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.
Задвижка клиновая фланцевая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
Полнопроходная конструкция позволяет использовать данные задвижки даже в системах канализации.
Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции.
Очевидно, что задвижка клиновая с обрезиненным клином допускает возможность подачи среды в любом направлении.

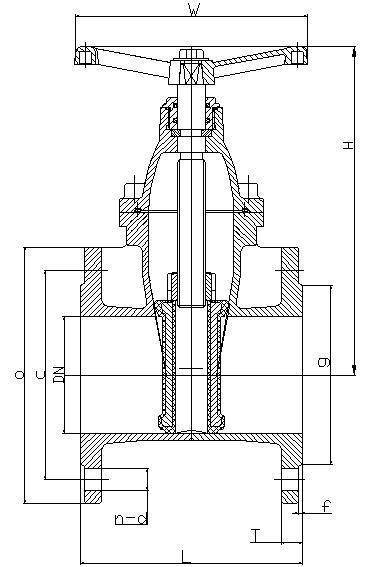

Чертеж габаритный задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA-A40-16D(G) чугунной ( размеры в таблице ниже):

Задвижка клиновая

Условное графическое изображение задвижки клиновой фланцевой на чертежах и схемах:

Вариант 1.

Вариант 2.

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA-A40-16D(G) Ду 040-400 Ру 16 фланцевой. Присоединение фланец/фланец . Размеры в мм.

Задвижка клиновая

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN	40 (1 1/2")	50 (2")	65 (2 1/2")	80 (3")	100 (4")	125 (5")	150 (6")	200 (8")	250 (10")	300 (12")	350 (14")	400 (16")
Ру / PN	16 бар (1,6 МПа)
Диапазон рабочих температур, °C	Максимально допустимая температура 120 °C, Минимальная температура окружающей среды -20 °C, Рабочая температура от -10 до +95 °C
Код товара	ABRA -A40- 16 D040	ABRA -A40- 16 D050	ABRA -A40- 16 D065	ABRA -A40- 16 D080	ABRA -A40- 16 D100	ABRA -A40- 16 D125	ABRA -A40- 16 D150	ABRA -A40- 16 D200	ABRA -A40- 16 D250	ABRA -A40- 16 D300	ABRA -A40- 16 D350	ABRA -A40- 16 D4 00
L - строительная длина DIN3202 F4 = EN558-1 GR14, мм	140	150	170	180	190	200	210	230	250	270	290	310
Н - строительная высота от оси трубы, мм	212	235	258	288	319	360	398	492	571	663	830	890
Н1 - габаритная высота	287	318	351	388	429	485	541	662	774	893	990	1180
О - внешний диаметр присоединительного фланца, мм	150	165	185	200	220	250	285	340	405	460	520	580
С - межосевое расстояние присоединительных отверстий, мм	110	125	145	160	180	210	240	295	355	410	470	525
I - толщина фланцев, мм	18	19	19	19	19	19	19	20	22	24,5	26,5	28
d - диаметр присоединительных отверстий, мм	19	19	19	19	19	19	23	23	28	28	28	31
n - КСО - количество сквозных отверстий в 1 фланце	4	4	4	8	8	8	8	12	12	12	16	16
W - диаметр штурвала, мм	160	180	180	200	250	280	280	340	340	400	450	450
g - внешний диаметр присоединительного выступа, мм	84	99	118	132	156	184	211	266	319	370	429	480
f - высота присоединительного выступа, мм	3	4
Вес, кг	10	11	14,5	17,5	22,5	30	39	59	91	128	185	245
Кv, м³/час	130	200	390	600	1 000	1 800	2 900	6 000	10 000	16 000	18 000	33 000

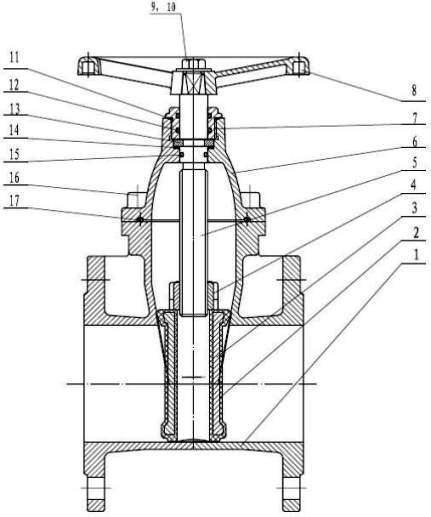

Спецификация деталей и материалов задвижки клиновой фланцевой с обрезиненным клином и невыдвижным штоком ABRA-A40-16D(G) Ду 040-400 Ру 16 фланцевой :

Номер на чертеже	Наименование	Количество	Материал
1	Корпус	1	Чугун DIN GGG50 = QT450-10
2	Покрытие клина (запорного диска)		EPDM (Этиленпропиленовый вулканизированный каучук = резина)
3	Клин (запорный диск)	1	Чугун DIN GGG50 (описан выше в таблице)
4	Ведущая гайка клина	1	Латунь HMn-58-2-2 примерно как ЛМц58-2
5	Шток	1	Нержавеющая сталь 2Cr13 = ГОСТ 20X13 = ASTM 420
6	Крышка	1	Чугун DIN GGG50 (описан выше в таблице)
7	Прижимная гайка сальника	1	Латунь HMn-58-2-2 примерно как ЛМц58-2 (описана выше в таблице)
8	Штурвал	1	Чугун DIN GGG50 (описан выше в таблице)
9	Болт крепления штурвала	1	Нержавеющая сталь 1Cr13 = ГОСТ12X13 = ASTM 410
10	Шайба болта крепления штурвала	1	Нержавеющая сталь 1Cr13 = ГОСТ12X13 = ASTM 410
11	Кольцо уплотнительное круглого сечения	1	EPDM (Этиленпропиленовый вулканизированный каучук = резина) - описан выше в таблице
12	Кольцо уплотнительное круглого сечения	1	EPDM (Этиленпропиленовый вулканизированный каучук = резина) - описан выше в таблице
13	Стопорное кольцо	1	Латунь HMn-58-2-2 примерно как ЛМц58-2 - описана выше в таблице
14	Сальник (кольцо)	1	PTFE=Фторопласт 4=Ф-4
15	Кольцо уплотнительное круглого сечения	1	EPDM (Этиленпропиленовый вулканизированный каучук = резина) - описан выше в таблице
16	Крепежные болты крышки корпуса	4	Конструкционная качественная углеродистая сталь GB700-88 Q235 - по механическим свойствам, как , ГОСТ Ст.20, DIN St.37, UNS K 02502, AISI 1020, A-216 WCB, GB A3
17	Прокладка крышки корпуса	1	EPDM (Этиленпропиленовый вулканизированный каучук = резина) - описан выше в таблице

Таблица замены (взаимозаменяемости по габаритным и присоединительным размерам) для клиновой задвижки ABRA-A40-16D(G) по DIN3202 F4 = EN558-1 GR (серия) 14:

Задвижка клиновая с обрезиненным клином ABRA-A40-16D(G) Ру 16 фланцевая может заменить аналогичную по Ду / DN клиновую задвижку (габариты и присоединительные размеры позволяют):
Jafar V2111 задвижка клиновая с обрезиненным клином Ру16, Ду 50-400	Задвижка клиновая фланцевая с обрезиненным невыдвижным клином ABRA-A40-16D(G) Ду 040-400 Ру 16
АДЛ / ADL KR задвижка клиновая с обрезиненным клином Ру16, Ду 50-400	Задвижка клиновая фланцевая с обрезиненным невыдвижным клином ABRA-A40-16D(G) Ду 040-400 Ру 16
AVK задвижка клиновая короткая ( DIN3202 F4) с обрезиненным клином Ру16, Ду 50-400	Задвижка клиновая фланцевая с обрезиненным невыдвижным клином ABRA-A40-16D(G) Ду 040-400 Ру 16
Genebre / Женебре с обрезиненным EPDM клином ( DIN3202 F4) тип 2102, Ду 50-300 ( 2"-12")	Задвижка клиновая фланцевая с обрезиненным невыдвижным клином ABRA-A40-16D(G) Ду 050-300 Ру 16
Duker / Дюкер задвижка клиновая Тип 2004 ( DIN3202 F4) с обрезиненным клином Ру10 / 16, Ду 40-300	Задвижка клиновая фланцевая с обрезиненным невыдвижным клином ABRA-A40-16D(G) Ду 040-300 Ру 16
SUFA задвижка клиновая ( F4) с обрезиненным клином Ру16, Ду 50-200	Задвижка клиновая фланцевая с обрезиненным клином ABRA-A40-16D(G) Ду 040-200 Ру 16
Tecofi VOK-4241 задвижка клиновая ( F4) с обрезиненным клином Ру16, Ду 50-300	Задвижка клиновая фланцевая с обрезиненным клином ABRA-A40-16D(G) Ду 040-400 Ру 16
Hawle E2 короткая (F4) Задвижка клиновая с обрезиненным клином Ру16, DN 50-200	Задвижка клиновая фланцевая с обрезиненным клином ABRA-A40-16D(G) Ду 040-400 Ру 16
Немен / Nemen ТИП 111-UGSF задвижка клиновая ( F4) с обрезиненным клином Ру16, Ду 50-300	Задвижка клиновая фланцевая с обрезиненным клином ABRA-A40-16D(G) Ду 040-400 Ру 16
Задвижка клиновая POLIX - плоский корпус, мягкое уплотнение, невыдвижной шток(DIN3202 F4) с обрезиненным клином Ру16, Ду 50-400	Задвижка клиновая фланцевая с обрезиненным клином ABRA-A40-16D(G) Ду 040-400 Ру 16
VITECH арт. 1GH004 фланцевая с обрезиненным клином. - DIN3202 F4 с обрезиненным клином Ру16, Ду 50-300	Задвижка клиновая фланцевая с обрезиненным клином ABRA-A40-16D(G) Ду 050-300 Ру 16

Описание присоединительных размеров + подходящих стандартов присоединения задвижки клиновой фланцевой с обрезиненным клином и невыдвижным штоком ABRA-A40-16D(G) Ду 040-400 Ру 16. Все размеры в мм.

Тип присоединения:

ответные фланцы согласно таблице ниже

Строительная длина (расстояние между ответными фланцами

Размер L на габаритном чертеже и в таблице

Количество сквозных отверстий на каждом фланце (КСО)

n на габаритном чертеже и в таблице

Диаметр сквозных отверстий на фланце

Размер d на габаритном чертеже и в таблице

Требвания к ответному крепежу:

Ду40

Ду50

Ду65

Ду80

Ду100

Ду125

Ду150

Ду200

Ду250

Ду300

Ду350

Ду400

Размер болта. ГОСТ 7798-70 и ГОСТ10602-94

М16х60

М16х65

М16х70

М20х80

М24х90

М24х100

М27х110

Рекомендуемая длина шпильки (для тех, кто не любит болты)

М16х80

М16х90

М20х100

М24х120

М27х130

Размер гайки (!для каждой шпильки - двух гаек)

М16

М20

М24

М27

Стандартный размер (диаметр внешний/внутренний/толщина) и обозначение прокладки ответного фланца (ГОСТ 15180-86)

91х45х2

А-40-16/p>

106х57х2

А-50-16

126х75х2

А-65-16

141х87х2

А-80-16

161х106х2

А-100-16

191х132х2

А-125-16

216х161х2

А-150-16

271х216х2

А-200-16

327х264х2

А-250-16

382х318х2

А-300-16

442х372х2

А-350-16

495х421х2

А-400-16

Минимальный внутренний диаметр прокладки ответного фланца ,мм

106

132

161

216

264

318

356

407

Максимальный наружный диаметр прокладки ответного фланца, мм

107

127

142

162

192

218

273

328

384

444

495

Подходящие стандарты ответных фланцев:

Стандарт	Пояснения	Подходящие типы по этому стандарту	Ру или PN ответных фланцев	Ду или DN ответных фланцев
ГОСТ 12815-80	Описывает присоединительные размеры и размеры уплотнительных поверхностей (но не тип фланцев)	Исполнение 1, ряд 1, ряд 2 для всех Ду (DN), кроме Ду80. В Ду80 следует брать фланец Ряд 1 по ГОСТ, потому, что у него 8 отверстий, как и у нашего фильтра. Если попадется Ряд 2, то у него только 4 отверстия - функционально подходит, но неэстетично. (обычные "плоские" фланцы )	Py 1,6 Мпа (16 кгс/см²) Размеры в мм	Такой же, как и Ду (DN) клиновой задвижки ABRA-A40-16D(G)
ГОСТ 12820-80 - самые распростаненные	Стальные плоские приварные фланцы
ГОСТ 12821-80 - распространенные	Стальные приварные встык (=воротниковые) фланцы
ГОСТ 12822-80 - можно встретить	Стальные свободные на приварном кольце фланцы
ГОСТ 12819-80 - очень редко встречается	Литые стальные фланцы
ГОСТ 12817-80 - очень редко встречается	Литые из серого чугуна фланцы
ГОСТ 12818-80 - очень редко встречается	Литые из ковкого чугуна фланцы (максимум Ду 80)
DIN 2501 (DIN 2633 для Ру16) / EN 1092-1	Описывает присоединительные размеры и размеры уплотнительных поверхностей	Form A, Form B (B1 и B2) - описывает присоединительную поверхность (обычные "плоские" фланцы ) Type - любой, если форма (Form) = см. выше	PN16
DIN 2526 - устарел и заменен на EN 1092-1	Описывает присоединительные размеры и размеры уплотнительных поверхностей	Form A, B, C, D, E (обычные "плоские" фланцы )
Старые DIN, с присоединительными поверхностями по DIN 2526 (существовавшие до введения EN 1092)	Описывают различные типы фланцев	Form A, B, C, D, E (обычные "плоские" фланцы )

Инструкция по монтажу, установке и эксплуатации задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA-A40-16D(G) Ду 040-400 Ру 16 фланцевой

Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях: -вертикальном (при положении маховика сверху),

-горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).

Правила хранения.

При установке задвижки "насухую" в трубопроводе сила трения резины о металл не позволяет ее полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если Вам необходимо закрыть задвижку насухую.
Задвижки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации
В процессе эксплуатации, пуско-наладочных и ремонтных работ задвижки не допускается использовать в качестве регулирующего устройства.
Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки.
По мере необходимости рекомендуется:

- смазывать резьбовую часть шпинделя смазкой НГ-203 марки В по ГОСТ 12328-77;

- производить подтяжку втулки сальника;

- восстанавливать нарушенное лакокрасочное защитное покрытие.
Все детали задвижек взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежаниеа потери герметичности.
Затвор задвижки при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную
Указания мер безопасности.

К монтажу, эксплуатации и обслуживанию задвижек допускается персонал, прошедший соответствующее обучение по устройству задвижек, правилам техники безопасности, требованиям настоящего технического описания, и имеющий навыки работы с запорной арматурой.

Обслуживающий персонал, производящий регламентные работы, разборку, сборку и ремонт задвижки, должен пользоваться исправным инструментом, иметь индивидуальные средства защиты и соблюдать требования пожарной безопасности.

Для обеспечения безопасной работы задвижки категорически запрещается:

- использовать задвижки на рабочие параметры, превышающие указанные в данном технического описания;

- эксплуатация задвижек при отсутствии эксплуатационной документации;

- производить опрессовку трубопровода давлением выше рабочего при закрытом затворе задвижки;

- разбирать задвижку, находящуюся под давлением;

- рекомендуется устанавливать фильтр магнитно-механической очистки по направлению потока среды до задвижек
Порядок установки

Перед монтажом необходимо:

- очистить (продуть) трубопроводы от грязи, песка, окалины;

- произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов.
До монтажа задвижки должны храниться в складских помещениях или под навесом, защищающих их от загрязнения и атмосферных осадков, обеспечивающих сохранность упаковки, исправность задвижки в течение гарантийного срока.

При длительном хранении (не более 6 месяцев с момента изготовления) задвижки необходимо периодически (не реже 2-х раз в год) осмотреть, удалить наружную грязь и ржавчину.

Проходные отверстия задвижек должны быть закрыты надежно закрепленными заглушками, снимать которые необходимо перед монтажом.

При хранении рекомендуется вертикальное положение задвижек (стойкой вверх) со снятым маховиком.
Транспортировка.

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.

- Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69 .

- Задвижки транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений с опущенным до упора клином. Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать воаизбежание поломки.

- При подъеме, погрузке и разгрузке задвижка клиновая должна находиться в горизонтальном положении во избежание повреждений.
Регламентные работы.

Периодически, не реже одного раза в месяц, производить контроль в рабочем состоянии:

- внешний осмотр;

- проверку герметичности мест соединения относительно внешней среды.
