Кран шаровой ABRA BV027A, Ду8-50, Ру40, нержавеющая сталь

Кран шаровой приварной ABRA BV-61A, Ду15-100, Ру40, нержавеющая сталь

Кран шаровой муфтовый ABRA BV-A1400, Ду8-50, Ру40, нержавеющая сталь

Назначение

Кран шаровой муфтовый ABRA BV-A1400, Ду8-50, Ру40, нержавеющая сталь. Шаровой кран из нержавеющей стали AISI316 (CF8M) Ду 8-050 (1/4"-2"), Ру40 внутренняя резьба/внутренняя резьба. Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93). Рабочие среды и применения: Основные технические характеристики: Максимальное давление для пара 8 бар Максимальное давление на холодной воде 40 бар Максимальная рабочая температура 180 °C Максимально допустимая т...Подробнее

В зависимости от размера заказа предоставляются скидки

Шаровой кран из нержавеющей стали AISI316 (CF8M) Ду 8-050 (1/4"-2"), Ру40 внутренняя резьба/внутренняя резьба.

Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93).

Рабочие среды и применения:

Основные технические характеристики:

Максимальное давление для пара 8 бар
Максимальное давление на холодной воде 40 бар
Максимальная рабочая температура 180 °C
Максимально допустимая температура 200 °С
Гидравлический тест на холодной воде 64 бар

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах:

В любых системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, природный газ, спирты , антифризы в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродукты прочие среды, холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы),
паровые системы (паровые линии, паропроводы) до 200°C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ,
водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Условное графическое изображение шарового крана из нержавещей стали на чертежах и схемах


Вариант 1. Правильный но редкий.	Вариант 2. Знак "Вентиль проходной" Шаровой кран так обозначать неверно, но обозначают так часто.

Вариант 3. Знак "Задвижка клиновая или шиберная " Шаровой кран так обозначать неверно, но обозначают так часто.	Вариант 4. Знак "Задвижка клиновая или шиберная " Шаровой кран так обозначать неверно, но обозначают так часто.

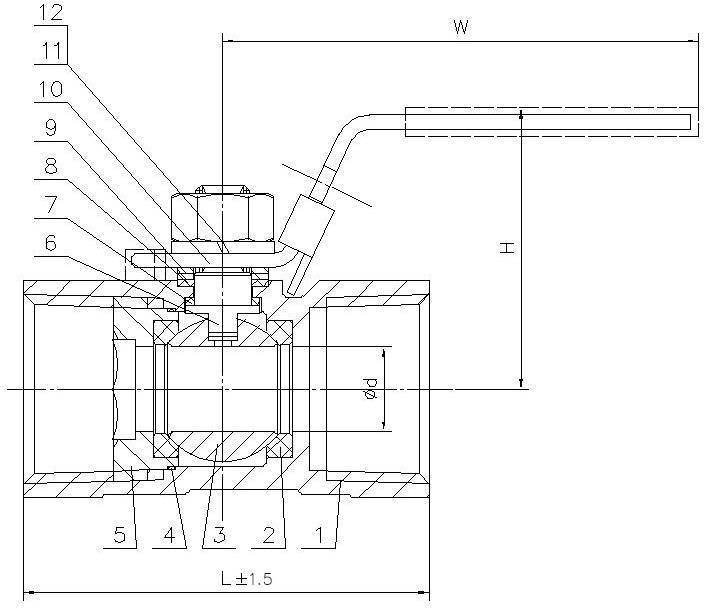

Чертеж габаритный шарового крана ABRA-BV-A1400A ( размеры в таблице ниже):

Габаритные размеры, вес и Kv (таблица) шарового крана ABRA-BV-A1400A резьбового ("муфтового"). Размеры в мм.

Ду / DN	8	10	15	20	25	32	40	50
Ру / PN	40
	Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -40 °C,
Резьба - самая обычная: трубная цилиндрическая, BSP(P), G"	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Код товара	ABRA- BV- A1400A 008	ABRA- BV- A1400A 010	ABRA- BV- A1400A 015	ABRA- BV- A1400A 020	ABRA- BV- A1400A 025	ABRA- BV- A1400A 032	ABRA- BV- A1400A 040	ABRA- BV- A1400A 050
ød, мм	5,0	6,8	8,2	12,5	16	20	25	32
L - строительная длина , мм	40,2	45	51	57	68	76,3	82,2	96
Н - строительная высота (от оси трубы) , мм	30	30	36	41,5	45	54	55	62
Нt - габаритная высота , мм	38,4	40,5	48,3	56,5	62,5	77,2	81,0	93,5
Т размер , мм	18,5	22,7	27,5	32,5	38,5	50	56,5	69,5
S - размер "под ключ", мм	16,8	20,9	24,6	30	35	46,3	52	63
W - длина рукоятки шарового крана от оси поворота, мм	74	74	90	90	120	120	140	150
E - глубина резьбы , мм	9,5	10,5	12	13,2	14,5	15,8	17	18
Кv, м³/час	4,7	8,5	13,2	17	30,2	45,2	69,7	128,2
Вес, кг /шт.	0,070	0,100	0,160	0,250	0,430	0,700	0,830	1,500

Спецификация деталей и материалов шарового крана ABRA-BV-A1400A резьбового ("муфтового"):

Номер на чертеже	Наименование	Кол-во	Материал
1	Корпус	1	Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2
2	Шар	1	Нержавеющая сталь AISI/SAE SS 316 = Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = JIS SUS 316 = ГОСТ03Х17Н14М2
3	Седло	2	PTFE (Фторопласт-4, Ф-4)
4	Упорная шайба	1	PTFE (Фторопласт-4, Ф-4)
5	Уплотнение штока	1	PTFE (Фторопласт-4, Ф-4)
6	Плоская шайба	1	Нержавеющая сталь AISI/SAE SS 316
7	Пружинная шайба	1	Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9
8	Фиксатор положения рукоятки	1	Нержавеющая сталь AISI/SAE SS 304
9	Рукоятка	1	Нержавеющая сталь AISI/SAE SS 304
10	Покрытие рукоятки	1	Поливинилхлорид (ПВХ, PVC)
11	Шток	1	Нержавеющая сталь AISI/SAE SS 316
12	Гайка	1	Нержавеющая сталь AISI/SAE SS 304
13	Шайба	1	Нержавеющая сталь AISI/SAE SS 304
14	Прижимная деталь	1	Нержавеющая сталь AISI/SAE SS 316

Диаграмма Давление / Температура для шарового крана ABRA-BV-A1400A резьбового ("муфтового"):

Диаграмма определяет рабочую область для шарового крана резьбового ("муфтового") ABRA-BV-A1400A в координатах Давление (в барах приборного) / Температура (° C).

Описание присоединительной резьбы шарового крана ABRA-BV-1400A:

Тип присоединения:	Обычная трубная резьба. Подробнее: Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.
Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения	ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая. ISO R228 EN 10226 DIN 259 BS 2779 JIS B 0202
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения	G, наружная или внешняя (в англоязычной литературе - male, external) - основное BSPP, наружная или внешняя (в англоязычной литературе - male, external) - частое BSP, наружная или внешняя (в англоязычной литературе - male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT) PF, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).	R, наружная или внешняя (в англоязычной литературе - male, external) - основное BSPT, наружная или внешняя (в англоязычной литературе - male, external) - частое PT, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое

Инструкция по монтажу, установке и эксплуатации шарового крана ABRA-BV-A1400A резьбового ("муфтового"):

Монтаж и эксплуатация.
- К монтажу и эксплуатации шарового крана ABRA-BV-A1400A резьбового ("муфтового") допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
- До начала монтажа необходимо произвести осмотр шарового крана ABRA-BV-A1400A резьбового ("муфтового"). При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод шарового крана ABRA-BV-A1400A резьбового ("муфтового") в эксплуатацию без согласования с продавцом не допускается.
Условия монтажа.
- Перед установкой удалите пластиковые заглушки.
- Шаровой кран нержавеющий на трубопроводе устанавливается в любом пространственном положении.
Условия эксплуатации:
- В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, шаровой кран нержавеющий должен подвергаться осмотру , как правило, не реже одного раза в год.
- Во избежание "прикипания" внутренних элементов конструкции крана следует не реже одного раза в 6 месяцев провести цикл "полное открытие / полное закрытие" крана.
- Спецального обслуживания шарового крана в процессе эксплуатации не требуется.
Условия транспортировки и хранения.
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений шарового крана ABRA-BV-A1400A резьбового ("муфтового").
- Изделие (кран нержавеющий) должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус шарового крана ABRA-BV-A1400A резьбового ("муфтового") должен быть защищены от повреждений.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Не удаляйте с шарового крана ABRA-BV-A1400A резьбового ("муфтового") ярлык с маркировкой.
Гарантийные обязательства.
- Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
- Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.

Производитель:

Прогрессивные решения
