Кран шаровой муфтовый ABRA BV-A1400, Ду8-50, Ру40, нержавеющая сталь

Кран шаровой приварной ABRA BV-61L, Ду15-100, Рy40, нержавеющая сталь

Кран шаровой приварной ABRA BV-61A, Ду15-100, Ру40, нержавеющая сталь

Назначение

Кран шаровой приварной ABRA BV-61A, Ду15-100, Ру40, нержавеющая сталь. Шаровые краны нержавеющие из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка стандартные патрубки. Тип ABRA-BV61A Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93). Рабочие среды и применения: Основные технические характеристики: Максимальное давление для пара 8 бар Максимальное давление на холодной воде 50 бар Максимальная рабочая температура 180 °C Основные области примене...Подробнее

В зависимости от размера заказа предоставляются скидки

Шаровые краны нержавеющие из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка стандартные патрубки.

Тип ABRA-BV61A

Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93).

Рабочие среды и применения:

Основные технические характеристики:

Максимальное давление для пара 8 бар
Максимальное давление на холодной воде 50 бар
Максимальная рабочая температура 180 °C

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах:

В любых системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, природный газ, спирты , антифризы в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродукты прочие среды, холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до 200°C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д

Условное графическое изображение шарового крана из нержавещей стали на чертежах и схемах


Вариант 1. Правильный но редкий.	Вариант 2. Знак "Вентиль проходной" Шаровой кран так обозначать неверно, но обозначают так часто.

Вариант 3. Знак "Задвижка клиновая или шиберная " Шаровой кран так обозначать неверно, но обозначают так часто.	Вариант 4. Знак "Задвижка клиновая или шиберная " Шаровой кран так обозначать неверно, но обозначают так часто.

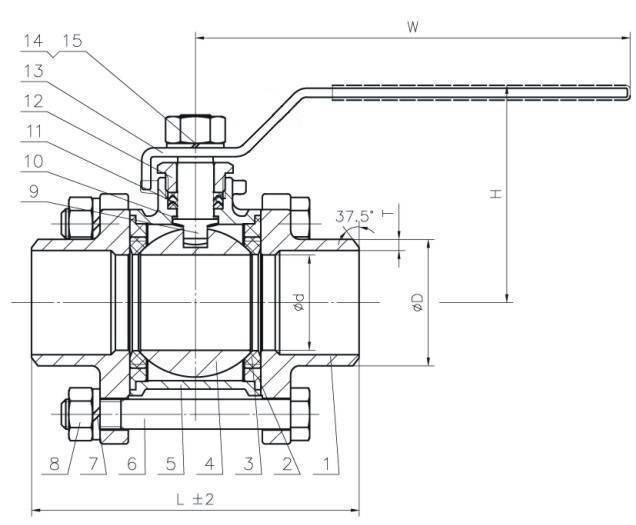

Чертеж габаритный шарового крана полнопроходного ABRA-BV61A ( размеры в таблице ниже):

Шаровой кран полнопроходный из нержавеющей стали сварка/сварка с рукояткой AISI316 (CF8M) ABRA

Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка стандартные патрубки Тип ABRA-BV61A. Размеры в мм.

Ду / DN	15	20	25	32	40	50	65	80	100
1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
Ру / PN	40
Диапазон рабочих температур, °С	Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -40 °C,
Код товара	ABRA-BV61A- -Q61F-1000- -3A-015	ABRA-BV61A- -Q61F-1000- -3A-020	ABRA-BV61A- -Q61F-1000- -3A-025	ABRA-BV61A- -Q61F-1000- -3A-032	ABRA-BV61A- -Q61F-1000- -3A-040	ABRA-BV61A- -Q61F-1000- -3A-050	ABRA-BV61A- -Q61F-1000- -3A-065	ABRA-BV61A- -Q61F-1000- -3A-080	ABRA-BV61A- -Q61F-1000- -3A-100
?d, мм	15	20	25	32	38	50	65	80	100
L - строительная длина , мм	64	77	88	102	115	130	168	192	252
Н - строительная высота (от оси трубы) , мм	52	66	74	90	96	105	122	128	156
W - длина рукоятки шарового крана от оси поворота, мм	105	120	150	160	180	180	250	250	280
Кv, м³/час	18,9	47,1	66	87,6	150,8	207,4	584,4	678,6	1545,0
Вес, кг /шт.	0,548	0,755	1,005	1,872	2,015	3,100	5,300	7,900	14,8

Спецификация, размер и количество деталей и материалов шарового крана ABRA-BV61A под приварку.

Номер на чертеже	Наименование	Кол-во	Материал
1	Корпус	1	Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2
2	Шар	1	Нержавеющая сталь AISI/SAE SS 316 = Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = JIS SUS 316 = ГОСТ03Х17Н14М2
3	Патрубки	2	Нержавеющая сталь AISI/SAE SS 316
4	Седло	2	PTFE (Фторопласт-4, Ф-4)
5	Упорная шайба	1	PTFE (Фторопласт-4, Ф-4)
6	Уплотнение штока	1	PTFE (Фторопласт-4, Ф-4)
7	Пружинная шайба	4	Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9
8	Гайка	4	Нержавеющая сталь AISI/SAE SS 304
9	Болт	4	Нержавеющая сталь AISI/SAE SS 304
10	Сальник (гайка)	1	Нержавеющая сталь AISI/SAE SS 304
11	Шток	1	Нержавеющая сталь AISI/SAE SS 316
12	Пружинная шайба	1	Нержавеющая сталь AISI/SAE SS 304
13	Гайка	1	Нержавеющая сталь AISI/SAE SS 304
14	Рукоятка	1	Нержавеющая сталь + Поливинилхлорид (ПВХ, PVC)

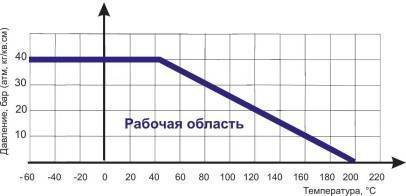

Диаграмма Давление / Температура для шарового крана ABRA-BV61A под приварку:

Диаграмма определяет рабочую область для шарового крана сварка/сварка ABRA-BV61A в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу, установке и эксплуатации шарового крана ABRA-BV61A под приварку:

Монтаж и эксплуатация.
- К монтажу и эксплуатации шарового крана ABRA-BV61A под приварку допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
- До начала монтажа необходимо произвести осмотр шарового крана ABRA-BV61A под приварку. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод шарового крана ABRA-BV61A под приварку в эксплуатацию без согласования с продавцом не допускается.

Условия монтажа.

Перед установкой удалите пластиковые заглушки.
При установке BV61A с присоединением под приварку необходимо перед сваркой предварительно разобрать кран, а после приварки патрубков к трубопроводу, произвести сборку.
Шаровой кран нержавеющий на трубопроводе устанавливается в любом пространственном положении.

**Усилия затяжки болтов для 3-х составных шаровых кранов:**
Ду/DN	8	10	15	20	25	32	40	50	65	80	100
1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
Момент затяжки	Нм	20	20	30	30	30	45	45	55	55	70	70

Условия эксплуатации:
- В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, шаровой кран нержавеющий должен подвергаться осмотру , как правило, не реже одного раза в год.
- Во избежание "прикипания" внутренних элементов конструкции крана следует не реже одного раза в 6 месяцев провести цикл "полное открытие / полное закрытие" крана.
- Спецального обслуживания шарового крана в процессе эксплуатации не требуется.
Условия транспортировки и хранения.
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений шарового крана ABRA-BV61A под приварку.
- Изделие (кран нержавеющий) должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус шарового крана ABRA-BV61A под приварку должен быть защищены от повреждений.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Не удаляйте с шарового крана ABRA-BV61A под приварку ярлык с маркировкой.
Гарантийные обязательства.
- Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
- Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.

Производитель:

Прогрессивные решения

Метки: Кран шаровой приварной ABRA BV-61A, Ду15-100, Ру40, нержавеющая сталь
