Кран шаровой приварной ABRA BV-61L, Ду15-100, Рy40, нержавеющая сталь

Назначение


Кран шаровой приварной ABRA BV-61L, Ду15-100, Рy40, нержавеющая сталь. Шаровые краны нержавеющие из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка длинные патрубки. Тип ABRA-BV61L Рабочие среды и применения: Основные технические характеристики: Максимальное давление для пара 8 бар Максимальное давление на холодной воде 50 бар Максимальная рабочая температура 180 °C Максимально допустимая температура 200 °С Гидравлический тест на холодной воде 64 бар Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижес...Подробнее

В зависимости от размера заказа предоставляются скидки

Шаровые краны нержавеющие из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка длинные патрубки.

Тип ABRA-BV61L

Рабочие среды и применения:

Основные технические характеристики:

  • Максимальное давление для пара 8 бар

  • Максимальное давление на холодной воде 50 бар

  • Максимальная рабочая температура 180 °C

  • Максимально допустимая температура 200 °С

  • Гидравлический тест на холодной воде 64 бар

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах:

В любых системах на следующих средах:

  • вода, в т.ч. морская,солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, природный газ, спирты, антифризы в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродуктыпрочие средыхолодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до 200°C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Условное графическое изображение шарового крана из нержавещей стали на чертежах и схемах

Условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 1.

Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 2.

Вариант 1.
Правильный но редкий.

Вариант 2.
Знак "Вентиль проходной"
Шаровой кран так обозначать неверно, но обозначают так часто.

Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 3.

Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 4.

Вариант 3.
Знак "Задвижка клиновая или шиберная "
Шаровой кран так обозначать неверно, но обозначают так часто.

Вариант 4.
Знак "Задвижка клиновая или шиберная "
Шаровой кран так обозначать неверно, но обозначают так часто.

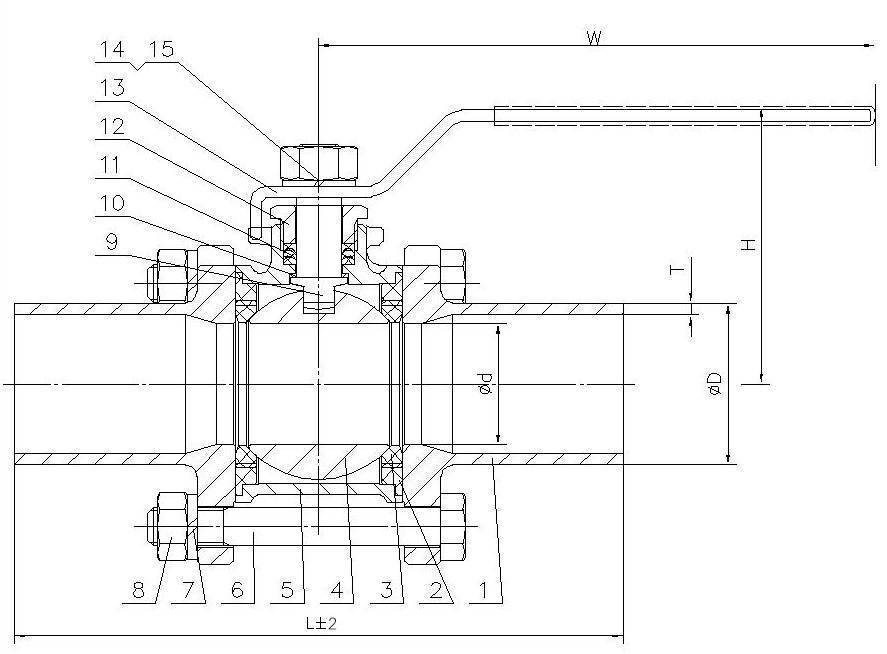

Чертеж габаритный шарового крана полнопроходного ABRA-BV61L ( размеры в таблице ниже):

Шаровой кран полнопроходный из нержавеющей стали сварка/сварка с рукояткой AISI316 (CF8M) ABRA длинные патрубки

Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка длинные патрубки Тип ABRA-BV61L. Размеры в мм.


Ду / DN

15

20

25

32

40

50

65

80

100

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

4"

Ру / PN

40

Максимально допустимая температура 200 °C,
Минимальная температура окружающей среды -40 °C,

Код товара

ABRA-BV61L-
-Q61F-1000-
-3A-015

ABRA-BV61L-
-Q61F-1000-
-3A-020

ABRA-BV61L-
-Q61F-1000-
-3A-025

ABRA-BV61L-
-Q61F-1000-
-3A-032

ABRA-BV61L-
-Q61F-1000-
-3A-040

ABRA-BV61L-
-Q61F-1000-
-3A-050

ABRA-BV61L-
-Q61F-1000-
-3A-065

ABRA-BV61L-
-Q61F-1000-
-3A-080

ABRA-BV61L-
-Q61F-1000-
-3A-100

Ød, мм

15

20

25

32

38

50

63,5

78

100

ØD, мм

21,7

27,2

34,0

42,7

48,6

60,5

76,3

89,1

114,3

B, мм

2,1

2,1

2,8

2,8

2,8

2,8

3,0

3,0

3,0

L - строительная длина , мм

150,7

155,7

186,2

195,6

231,6

243,4

290,2

302,2

326,2

Н - строительная высота (от оси трубы) , мм

54

65

71

81

95

105

119

128

159

L0 - длина рукоятки шарового крана от оси поворота, мм

105

130

140

140

170

185

246

265

310

Кv, м3/час

18,9

47,1

66

87,6

150,8

207,4

584,4

678,6

1545,0

Вес, кг /шт.

0,610

0,860

1,140

2,130

2,260

3,480

5,920

8,840

16,730

Спецификация, размер и количество деталей и материалов шарового крана ABRA-BV61L под приварку.

Номер на чертеже

Наименование

Кол-во

Материал

1

Патрубки

2

Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2

2

Седло

2

PTFE (Фторопласт-4, Ф-4)

3

Шар

1

Нержавеющая сталь AISI/SAE SS 316

4

Корпус

1

Нержавеющая сталь AISI/SAE SS 316

5

Болт

4

Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9

6

Пружинная шайба

4

Нержавеющая сталь AISI/SAE SS 304

7

Гайка

4

Нержавеющая сталь AISI/SAE SS 304

8

Шток

1

Нержавеющая сталь AISI/SAE SS 316

9

Упорная шайба

1

PTFE (Фторопласт-4, Ф-4)

10

Уплотнение штока

1

PTFE (Фторопласт-4, Ф-4)

11

Сальник (гайка)

1

Нержавеющая сталь AISI/SAE SS 304

12

Рукоятка

1

Нержавеющая сталь + Поливинилхлорид (ПВХ, PVC)

13

Пружинная шайба

1

Нержавеющая сталь AISI/SAE SS 304

14

Гайка

1

Нержавеющая сталь AISI/SAE SS 304

Диаграмма Давление / Температура для шарового крана ABRA-BV61L под приварку:

Диаграмма Давление / Температура для шарового крана ABRA-BV61L под приварку

Диаграмма определяет рабочую область для шарового крана сварного ABRA-BV61L в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу, установке и эксплуатации шарового крана ABRA-BV61L под приварку:

  • Монтаж и эксплуатация.

    • К монтажу и эксплуатации шарового крана ABRA-BV61L под приварку допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.

    • До начала монтажа необходимо произвести осмотр шарового крана ABRA-BV61L под приварку. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод шарового крана ABRA-BV61A под приварку в эксплуатацию без согласования с продавцом не допускается.

  • Условия монтажа.

    • Перед установкой удалите пластиковые заглушки.

    • При установке BV61L с присоединением под приварку необходимо перед сваркой предварительно разобрать кран, а после приварки патрубков к трубопроводу, произвести сборку.

    • Шаровой кран нержавеющий на трубопроводе устанавливается в любом пространственном положении.

    • Усилия затяжки болтов для 3pc. шаровых кранов:

      Ду/DN

      8

      10

      15

      20

      25

      32

      40

      50

      65

      80

      100

      1/4"

      3/8"

      1/2"

      3/4"

      1"

      1 1/4"

      1 1/2"

      2"

      2 1/2"

      3"

      4"

      Момент затяжки

      Нм

      20

      20

      30

      30

      30

      45

      45

      55

      55

      70

      70

  • Условия эксплуатации:

    • В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, шаровой кран нержавеющий должен подвергаться осмотру , как правило, не реже одного раза в год.

    • Во избежание "прикипания" внутренних элементов конструкции крана следует не реже одного раза в 6 месяцев провести цикл "полное открытие / полное закрытие" крана.

    • Спецального обслуживания шарового крана в процессе эксплуатации не требуется.

  • Условия транспортировки и хранения.

    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.

    • Не допускается попадание посторонних предметов внутрь или падений шарового крана ABRA-BV61L под приварку.

    • Изделие (кран нержавеющий) должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.

    • При транспортировке корпус шарового крана ABRA-BV61L под приварку должен быть защищены от повреждений.

  • Внимание!

    • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

    • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.

    • Не удаляйте с шарового крана ABRA-BV61L под приварку ярлык с маркировкой.

  • Гарантийные обязательства.

    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
