Обратный клапан межфланцевый ABRA D122, Ду40-1200, Ру10/16, чугун

Безупречный внешний вид обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN:

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Чертеж габаритный обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN (размеры в таблице ниже):

• Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN. Размеры в мм.

Подробное описание требований к присоединительным размерам.

Выбор обратного клапана ABRA это:

• Разумно
• Выгодно
• Просто
• Качественно
• Надежно
• Удобно
• Экономно
• Обоснованно
• Доступно
• Современно
• Эффективно
• Эстетично
• Долговечно
• Несложно

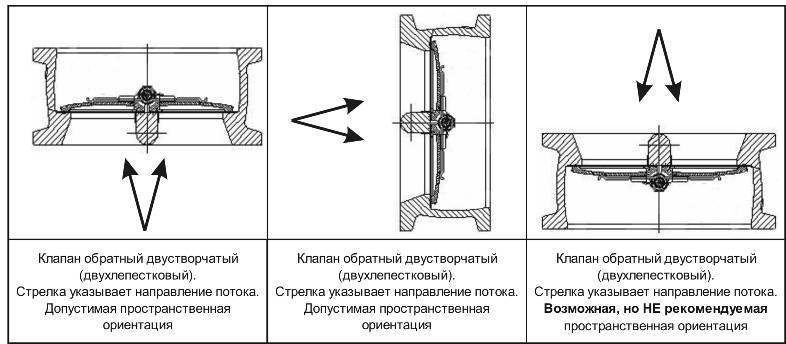

Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

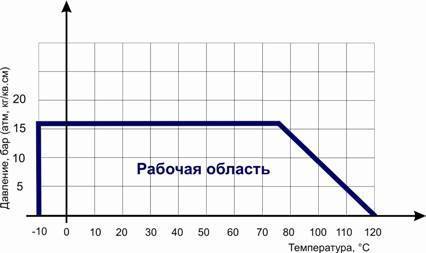

Диаграмма Давление / Температура для обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN:

Диаграмма определяет рабочую область для обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN. Все размеры в мм.

Подходящие стандарты ответных фланцев и исключения*:

1. *В принципе, все клапаны, кроме Ду450 можно устанавливать и между воротниковыми фланцами (ГОСТ 12821-80).
2. *Ду 450 нельзя устанавливать между воротниковыми фланцами, а следует устанавливать между плоскими фланцами Ру25 (не меньше)
3. *Ду 900 и Ду 1200 следует устанавливать между плоскими или воротниковыми фланцами Ру40 (не ниже)

Инструкция по монтажу, установке и эксплуатации обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

1. Монтаж и эксплуатация изделия.
   • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
   • До начала монтажа необходимо произвести осмотр изделия.
   • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
2. Условия монтажа .
   • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808-2011
   • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
   • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
   • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.

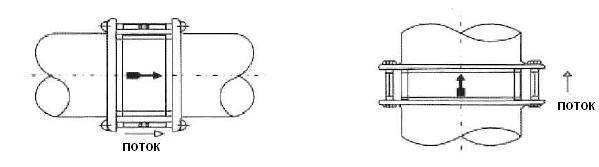

   • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке:

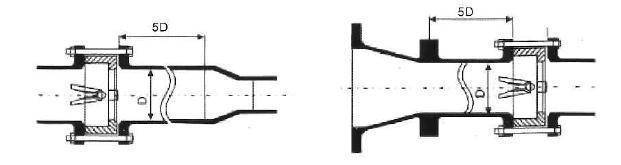

   • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения / поворота трубы.

   • Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх.
   • На горизонтальном участке желательно устанавливать клапан таким образом, чтобы ось (шток) клапана была установлена под углом 45 градусов к вертикали (горизонтали).

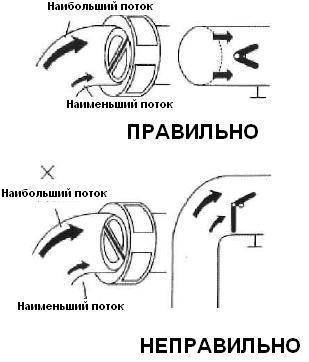

   • На изгибе трубопровода клапан устанавливать нежелательно, но если пришлось, то следует установить его после изгиба по потоку и сориентировать ось клапана по радиусу изгиба:

   • Требуется о беспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
   • Поток среды должен быть направлен по стрелке на корпусе клапана.
   • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
   • Затяжку крепежных болтов необходимо осуществлять равномерно
   • После запуска системы убедитесь в отсутствии протечек в местах присоединения
   • Не забудьте проверить на наличие утечек после нескольких часов работы
3. Условия эксплуатации .
   • Клапаны обратные ABRA-D-122-EN не требуют постоянного ухода
   • Периодически осматривайте клапан на предмет протечки среды.
   • Проверку клапана можно провести при замене трубопроводов
     Внимание!
   • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
   • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
   • Не удаляйте с изделия ярлык с маркировкой и серийным номером.
   • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
4. Условия транспортировки и хранения .
   • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
   • Не допускается попадание посторонних предметов внутрь или падений изделия
   • Проверку клапана можно провести при замене трубопроводов
   • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
   • При транспортировке корпус изделия должен быть защищен от повреждений.
5. Гарантийные обязательства.
   • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
   • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец
