Обратный клапан межфланцевый ABRA D71, Ду15-150, Ру16, нержавеющая сталь

Назначение


Обратный клапан межфланцевый ABRA D71, Ду15-150, Ру16, нержавеющая сталь. Обратный клапан из нержавеющей стали ABRA-D71, ABRA (Китай) DN 15-150 мм, PN 1.6 МПа, Тмакс. -60...+200 °С, межфланцевое присоединение Применение Основные области применения - применяется в качестве обратного клапана в нижеследующих системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, спирты, антифризы в т.ч. водногликолевые, слабоагрессивные среды, светдые и темные нефтепродукты. Обратный клапан не преднозначен для испол...Подробнее

В зависимости от размера заказа предоставляются скидки

Обратный клапан из нержавеющей стали ABRA-D71, ABRA (Китай)

DN 15-150 мм, PN 1.6 МПа, Тмакс. -60...+200 °С, межфланцевое присоединение

Применение

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, спирты, антифризы в т.ч. водногликолевые, слабоагрессивные среды, светдые и темные нефтепродукты.

Обратный клапан не преднозначен для использования в качестве запорной арматуры. Класс герметичности - В по ГОСТ 54808-2011

Технические характеристики

Условный диаметр, мм

15-150

Условное давление, МПа

1,6

Рабочая температура, °С

-60...+200

Присоединение

межфланцевое

Уплотнение

металл/металл

Давление открытия, МПа

0,03-0,05

Чертеж габаритный обратного клапана двустворчатого межфланцевого ABRA-D71

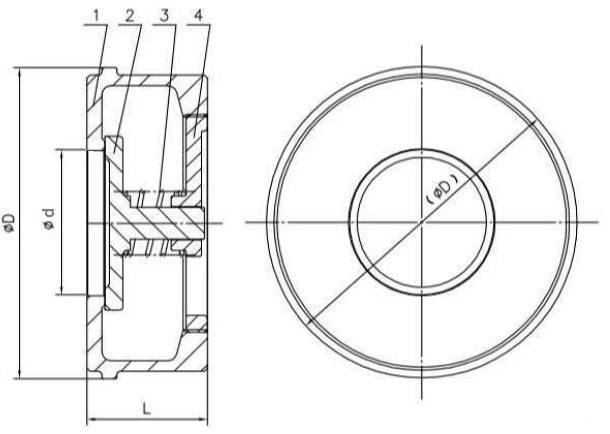

Чертеж габаритный обратного клапана тарельчатого межфланцевого ABRA-D71 нержавеющего

Габаритные размеры, мм.

Ду / DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

4"

5"

6"

8"

10"

12"

L-строительная длина, мм

27,5

28

28

30

36

40

49

57

68,5

78,5

95

108

132

150

A, мм

46

56

65

74

84

102

121

131

156

-

-

-

?D-внешний диаметр, мм

51

61

70

79

88

108

125

135

161

191

221

264

320

380

?d, мм

15

20

25

32

40

50

65

80

100

125

150

200

250

300

Вес, кг /шт.

0,25

0,38

0,5

0,7

1,2

1,9

2,5

3,2

4,1

10

4,5

21,5

35

45

Kv, м3

2,5

5,0

8,0

21,0

32,0

45,0

67,0

109,0

162,0

223,0

373,0

550,0

900,0

1350,0

Спецификация

Наименование

Материал

1

Корпус

Нержавеющая сталь CF8M

2

Диск

Нержавеющая сталь AISI 316

3

Пружина

Нержавеющая сталь AISI 316

4

Прокладка

PTFE

5

Корпус

Нержавеющая сталь AISI 316

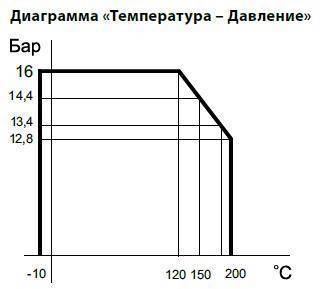

Диаграмма Давление / Температура для </strong><strong>обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

Условное графическое изображение
обратного клапана на чертежах и схемах

Условное графическое изображение обратного клапана на чертежах и схемах

Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.

Условное графическое обозначение обратного клапана проходного на чертежах и схемах, стрелка указывает направление потока. Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.
